(08-023[00]) - HYDRAULIC CIRCUIT - DIPPER 3.50 M - LOW FLOW

Запчасти Case CX250C (08-023[00]) - HYDRAULIC CIRCUIT - DIPPER 3.50 M - LOW FLOW (08) - HYDRAULICS

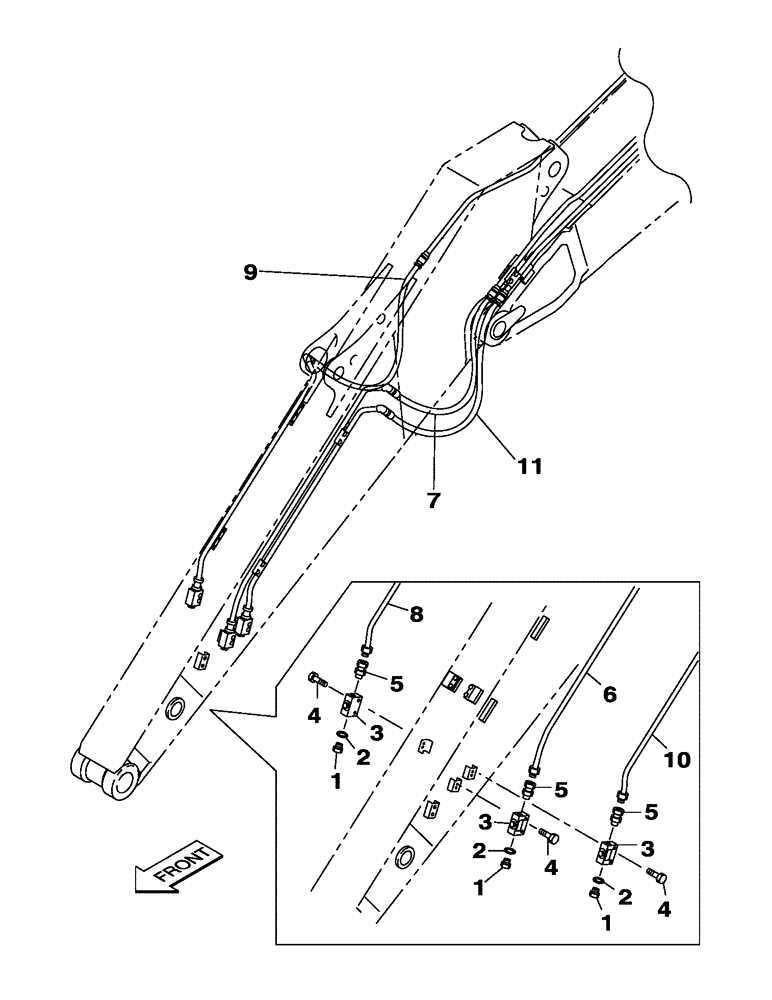

Схема запчастей Case CX250C - (08-023[00]) - HYDRAULIC CIRCUIT - DIPPER 3.50 M - LOW FLOW (08) - HYDRAULICS
3
2
6
1
8
11
5
4
3
4
5
5
4
2
3
10
1
2
7
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

159085A1

PLUG

3шт.

Include(s) 2

1шт.

2

154487A1

O-RING

1шт.

3

KHV10440

VALVE

3шт.

See Figure(s) 08-255-00 01

1шт.

4

167183A1

BOLT,Sems, M12 x 60mm, Cl 10.9

M12 x 60

6шт.

5

KHJ1939

FITTING

3шт.

6

KBV21370

HYD TUBE

1шт.

7

KRV22550

HYDRAULIC HOSE,12.70 mm ID x 1500.00 mm

1шт.

8

KBV21380

HYD TUBE

1шт.

9

KRV22550

HYDRAULIC HOSE,12.70 mm ID x 1500.00 mm

1шт.

10

KBV21390

HYD TUBE

1шт.

11

KRV22550

HYDRAULIC HOSE,12.70 mm ID x 1500.00 mm

1шт.
