(09-103-00[01]) - MONOBLOCK BOOM - BRACKET- OPTIONAL - HBCV

Запчасти Case CX300C (09-103-00[01]) - MONOBLOCK BOOM - BRACKET- OPTIONAL - HBCV (09) - CHASSIS/ATTACHMENTS

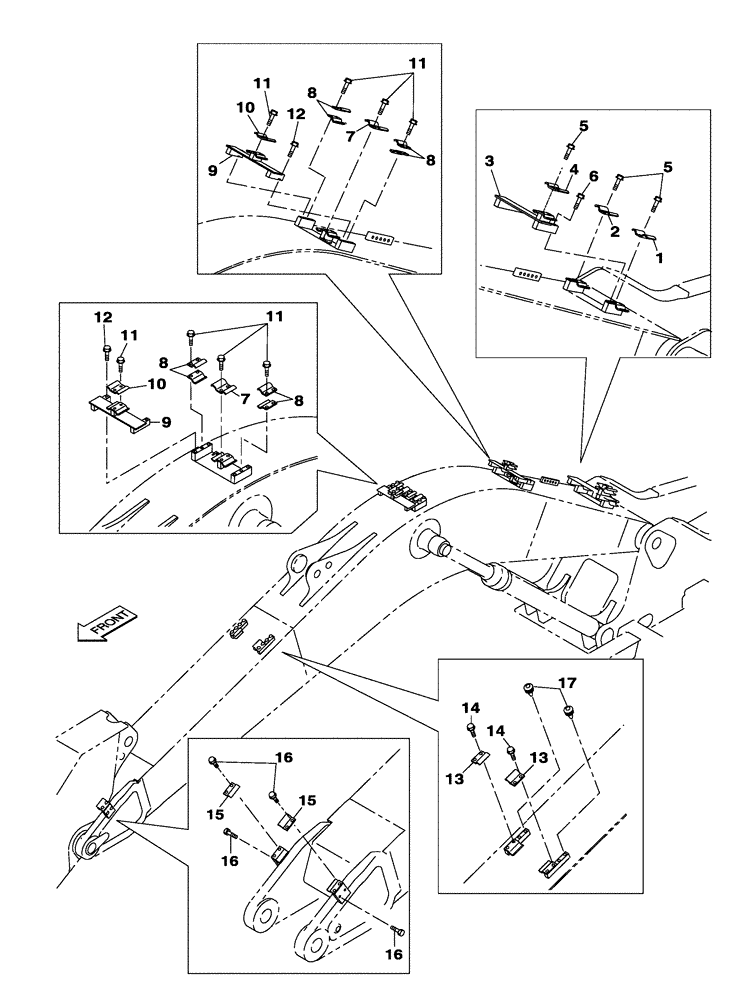

Схема запчастей Case CX300C - (09-103-00[01]) - MONOBLOCK BOOM - BRACKET- OPTIONAL - HBCV (09) - CHASSIS/ATTACHMENTS
9
12
12
9
13
2
8
5
13
11
7
10
5
4
15
14
3
11
8
14
11
7
8
11
6
10
8
16
16
15
1
16
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHV11020

COLLAR CLAMP

1шт.

2

KHV11030

COLLAR CLAMP

1шт.

3

KBV18700

BAR

1шт.

4

KHV10520

COLLAR CLAMP

1шт.

5

166352A1

BOLT

6шт.

6

167183A1

BOLT,Sems, M12 x 60mm, Cl 10.9

2шт.

7

KHV11020

COLLAR CLAMP

2шт.

8

KHV11040

COLLAR CLAMP

8шт.

9

KBV18710

BAR

2шт.

10

KHV10520

COLLAR CLAMP

2шт.

11

166352A1

BOLT

16шт.

12

167183A1

BOLT,Sems, M12 x 60mm, Cl 10.9

4шт.

13

KHV11040

COLLAR CLAMP

2шт.

14

166352A1

BOLT

4шт.

15

KHV11040

COLLAR CLAMP

2шт.

16

166352A1

BOLT

8шт.

17

KHV12270

SCREW,M12 x 1

4шт.
