(09-103-02[01]) - MONOBLOCK BOOM - BRACKET- OPTIONAL - 01 - HBCV

Запчасти Case CX300C (09-103-02[01]) - MONOBLOCK BOOM - BRACKET- OPTIONAL - 01 - HBCV (09) - CHASSIS/ATTACHMENTS

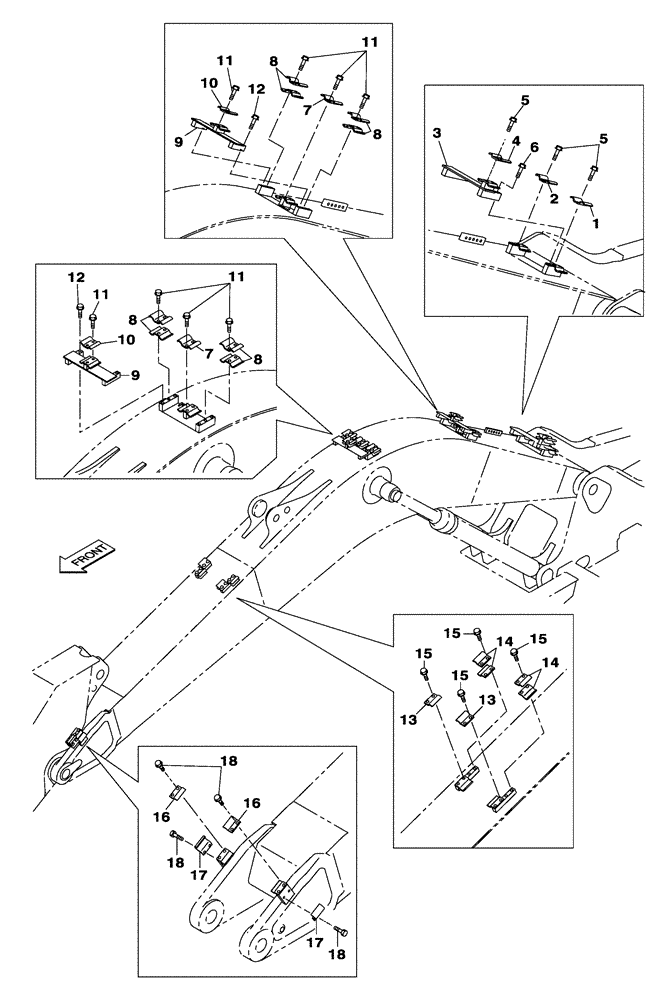

Схема запчастей Case CX300C - (09-103-02[01]) - MONOBLOCK BOOM - BRACKET- OPTIONAL - 01 - HBCV (09) - CHASSIS/ATTACHMENTS
1
10
10
4
5
9
8
17
18
16
18
15
17
13
11
8
9
5
12
8
6
2
18
14
3
11
15
11
13
16
11
7
15
7
12
8
15
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHV11020

COLLAR CLAMP

1шт.

2

KHV11030

COLLAR CLAMP

1шт.

3

KBV18700

BAR

1шт.

4

KHV10520

COLLAR CLAMP

1шт.

5

166352A1

BOLT

M12 x 30

6шт.

6

167183A1

BOLT,Sems, M12 x 60mm, Cl 10.9

M12 x 60

2шт.

7

KHV11020

COLLAR CLAMP

2шт.

8

KHV11050

COLLAR CLAMP

8шт.

9

KBV18710

BAR

2шт.

10

KHV10520

COLLAR CLAMP

2шт.

11

166352A1

BOLT

M12 x 30

16шт.

12

167183A1

BOLT,Sems, M12 x 60mm, Cl 10.9

M12 x 60

4шт.

13

KHV11040

COLLAR CLAMP

2шт.

14

KHV11060

COLLAR CLAMP

4шт.

15

166352A1

BOLT

M12 x 30

8шт.

16

KHV11040

COLLAR CLAMP

2шт.

17

KHV11070

COLLAR CLAMP

2шт.

18

166352A1

BOLT

M12 x 30

8шт.
