(03-001-01[01]) - FUEL SYSTEM

Запчасти Case CX300C (03-001-01[01]) - FUEL SYSTEM (03) - FUEL SYSTEM

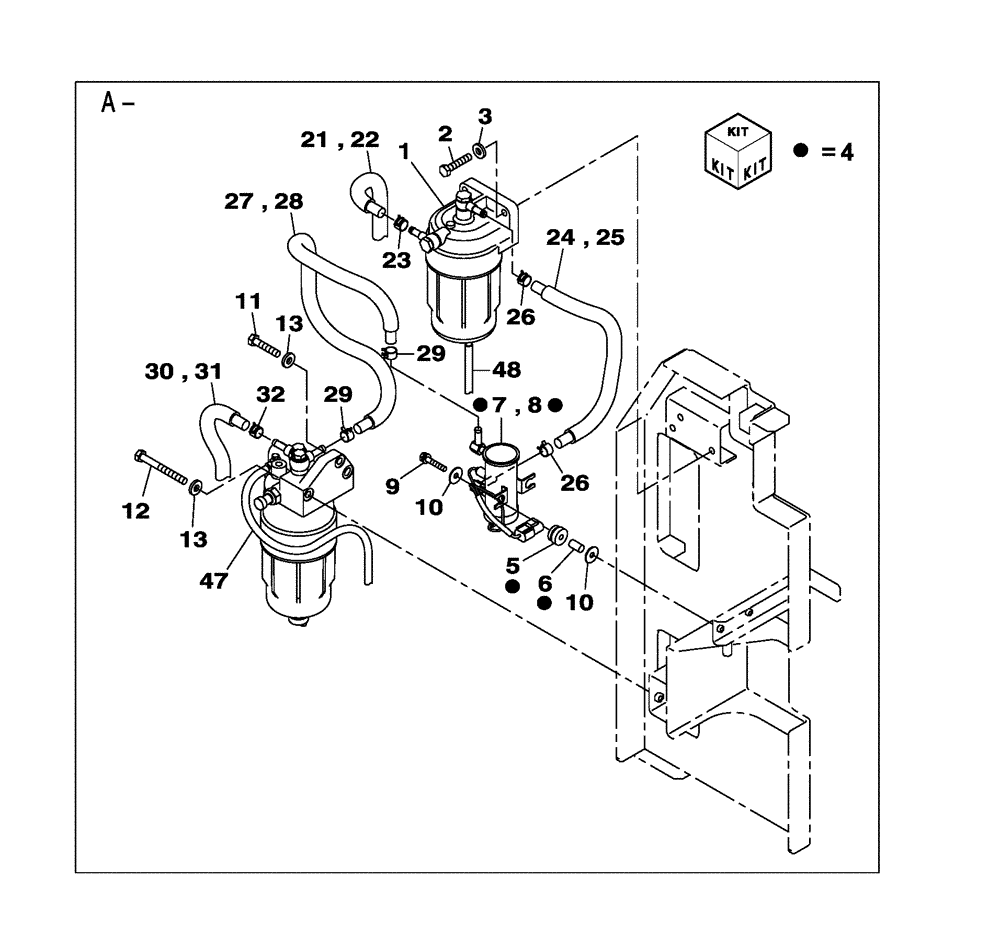

Схема запчастей Case CX300C - (03-001-01[01]) - FUEL SYSTEM (03) - FUEL SYSTEM
7
47
26
6
13
26
4
29
4
31
2
22
8
13
30
24
10
12
10
5
23
21
27
32
1
4
11
4
29
28
25
48
9
4
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHH12020

FILTER ASSY

1шт.

2

827-8040

BOLT,Hex, M8 x 1.25 x 40mm, Cl 10.9

2шт.

3

153081A1

WASHER

2шт.

4

KHH11880

FEED PUMP

1шт.

Include(s) 5 - 8

1шт.

5

KHH10480

COLLAR

2шт.

6

KHH11890

FILTER SCREEN

2шт.

7

KHH11900

GASKET

1шт.

8

KHH10470

GROMMET

1шт.

9

162057A1

BOLT,Spcl, M6 x 35mm

2шт.

10

150529A1

WASHER

4шт.

11

827-8040

BOLT,Hex, M8 x 1.25 x 40mm, Cl 10.9

2шт.

12

102R008Y075R

BOLT

1шт.

13

153081A1

WASHER

3шт.

21

KHH10980

HYDRAULIC HOSE,9.70 mm ID x 1000.00 mm

1шт.

22

KHR13380

PLASTIC-RUBBER TUBE

1шт.

23

KHH0405

MOUNTING CLIP

2шт.

24

KHH13670

FUEL HOSE

1шт.

25

KHR4065

PLASTIC-RUBBER TUBE

1шт.

26

KHH0405

MOUNTING CLIP

2шт.

27

KHH12150

FUEL HOSE,800.00 mm

1шт.

28

KHR13370

PLASTIC-RUBBER TUBE

1шт.

29

KHH0405

MOUNTING CLIP

2шт.

30

KHH14110

HOSE

1шт.

31

150488A1

PLASTIC-RUBBER TUBE

1шт.

32

KHH0405

MOUNTING CLIP

2шт.

47

KHH12170

PLASTIC-RUBBER TUBE

1шт.

48

KHH12170

PLASTIC-RUBBER TUBE

1шт.
