(02-003-00[01]) - EXHAUST SYSTEM - MUFFLER

Запчасти Case CX470C (02-003-00[01]) - EXHAUST SYSTEM - MUFFLER (01) - ENGINE

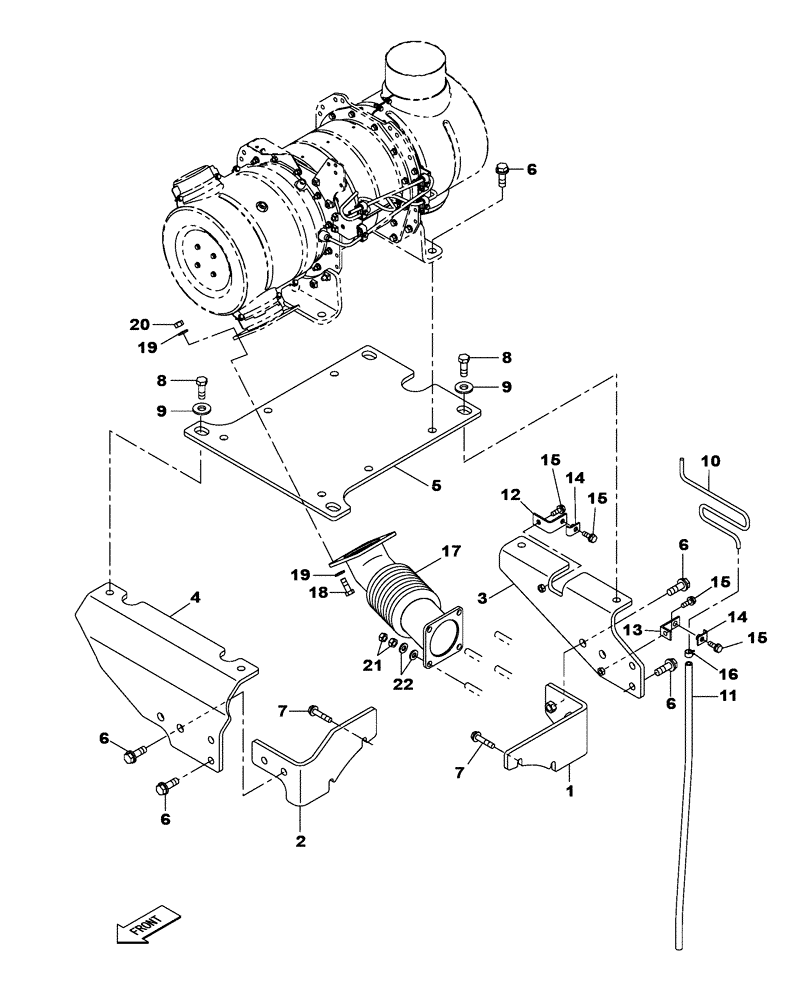

Схема запчастей Case CX470C - (02-003-00[01]) - EXHAUST SYSTEM - MUFFLER (01) - ENGINE
20
22
18
14
19
5
15
7
16
1
13
15
21
8
10
9
3
12
7
6
19
15
17
6
9
2
11
15
6
4
6
14
8
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KTH12870

BRACKET

1шт.

2

KTH12880

BRACKET

1шт.

3

KTH12890

BRACKET

1шт.

4

KTH12900

BRACKET

1шт.

5

KTH12910

BRACKET

1шт.

6

165929A1

BOLT,Sems, M16

12шт.

7

167183A1

BOLT,Sems, M12 x 60mm, Cl 10.9

4шт.

8

627-16045

BOLT,Hex, M16 x 2 x 45mm, Cl 10.9, Full Thd

4шт.

9

KHB0303

WASHER

4шт.

10

KTH12800

EXHAUST SYSTEM PIPE

1шт.

11

KHH13630

FUEL HOSE

1шт.

12

KTH12810

BRACKET

1шт.

13

KTH12820

BRACKET

1шт.

14

KLH11320

CLAMP

2шт.

15

166347A1

BOLT,Sems, M10 x 30mm

4шт.

16

KHH0405

MOUNTING CLIP

1шт.

17

KTH12670

EXHAUST SYSTEM PIPE

1шт.

18

627-12035

BOLT,Hex, M12 x 1.75 x 35mm, Cl 10.9, Full Thd

4шт.

19

150811A1

WASHER

8шт.

20

829-1412

NUT,M12, Cl 10.9

4шт.

21

172R012VR

NUT

8шт.

22

150811A1

WASHER

8шт.
