(08-302-00[01]) - DIPPER CYLINDER - WITHOUT SAFETY VALVE

Запчасти Case CX470C (08-302-00[01]) - DIPPER CYLINDER - WITHOUT SAFETY VALVE (07) - HYDRAULIC SYSTEM

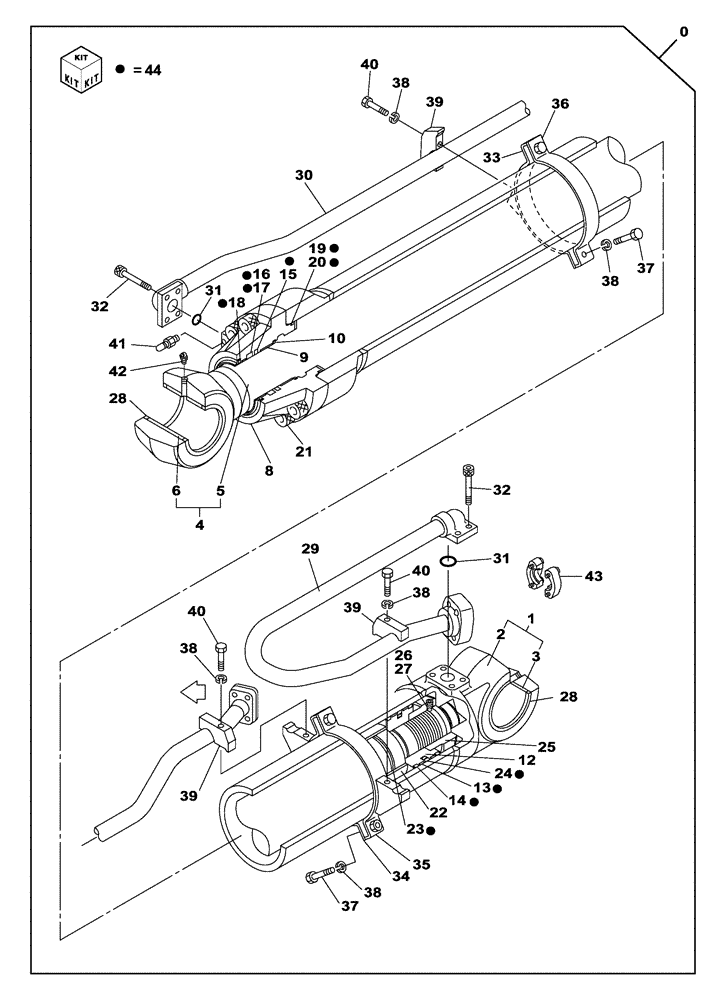

Схема запчастей Case CX470C - (08-302-00[01]) - DIPPER CYLINDER - WITHOUT SAFETY VALVE (07) - HYDRAULIC SYSTEM
8
44
9
44
20
40
12
37
23
36
38
31
44
6
18
13
17
22
41
44
2
26
32
3
42
33
38
5
38
31
35
30
32
19
10
16
44
27
28
29
1
44
40
21
39
28
44
44
40
1
37
38
39
44
44
25
39
34
15
44
38
24
4
43
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

0

KTV12731

HYDRAULIC CYLINDER

1шт.

Include(s) 1 - 44

1шт.

1

LR00896

HYD CYL SLEEVE

1шт.

Include(s) 2, 3

1шт.

2

NSS

NOT SOLD SEPARAT

1шт.

3

KTV1125

SELF LUB RING

1шт.

4

LB00948

PISTON ROD

1шт.

Include(s) 5, 6

1шт.

5

NSS

NOT SOLD SEPARAT

1шт.

6

KTV1125

SELF LUB RING

1шт.

8

LU002220

CYLINDER END CAP

1шт.

9

LB00460

BUSHING

1шт.

10

LA00622

RING

1шт.

12

LJ00988

JACK PISTON

1шт.

13

LE012480

SCRAPER RING

2шт.

14

LE00623

SEALING STRIP

2шт.

15

LE012420

RING

1шт.

16

LE015220

SEALING RING

SEALRING

1шт.

17

LE00616

BACK-UP RING

1шт.

18

LE015230

WIPER SEAL

1шт.

19

154877A1

O-RING

1шт.

20

LE00619

BACK-UP RING

1шт.

21

108R030W100N

BOLT

8шт.

22

LE00986

BACK-UP RING

1шт.

23

LE018360

SEAL

1шт.

24

LE00621

RING

1шт.

25

LA00910

SPECIAL NUT

1шт.

26

LA00617

SCREW,Hex Skt

1шт.

27

LB00459

BALL

1шт.

28

LE00948

SEAL

4шт.

29

LR01136

HYD TUBE

1шт.

30

LR018830

HYD TUBE

1шт.

31

154579A1

O-RING

2шт.

32

LA00751

BOLT,Hex Skt Hd

8шт.

33

LD001710

CLAMP BRACKET

1шт.

34

LD00093

CLAMP BRACKET

1шт.

35

LD00094

CLAMP BRACKET

1шт.

36

LD00095

CLAMP BRACKET

1шт.

37

828-14050

BOLT,Hex, M14 x 2 x 50mm, Cl 10.9

4шт.

38

892-16014

LOCK WASHER,M14, Hvy

7шт.

39

LS003200

HALF-FLANGE

3шт.

40

LA00616

BOLT

3шт.

41

LJ00624

BLEEDER

1шт.

42

153912A1

LUBE NIPPLE,90 Degree, 1/8"-27 NPT x 21.5mm lg

1шт.

43

LK005150

HALF-FLANGE

2шт.

44

LZ010160

SEAL KIT

1шт.

Include(s) 13 - 20, 23, 24

1шт.
