(08-401-00[01]) - SAFETY VALVE - DIPPER CYLINDER

Запчасти Case CX470C (08-401-00[01]) - SAFETY VALVE - DIPPER CYLINDER (07) - HYDRAULIC SYSTEM

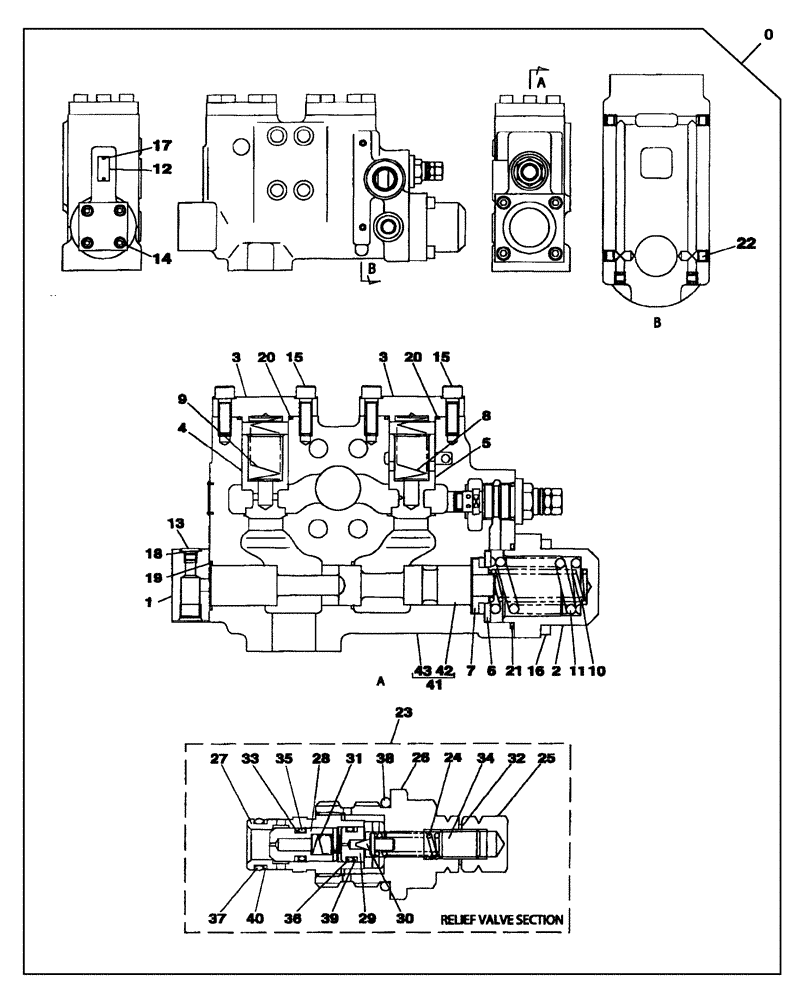

Схема запчастей Case CX470C - (08-401-00[01]) - SAFETY VALVE - DIPPER CYLINDER (07) - HYDRAULIC SYSTEM
27
3
6
18
15
33
4
29
37
5
13
16
11
40
35
7
32
34
8
26
23
10
15
39
36
43
1
31
0
19
17
9
30
14
25
24
28
20
2
12
21
20
38
22
42
3
41
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

0

KTV1316

VALVE

1шт.

Include(s) 1 - 43

1шт.

1

164985A1

COVER

1шт.

2

164986A1

COVER

1шт.

3

164987A1

COVER

2шт.

4

164988A1

PLUNGER

1шт.

5

164989A1

PLUNGER

1шт.

6

164990A1

SPACER

1шт.

7

164991A1

HOLDER

1шт.

8

164992A1

SPRING

1шт.

9

164993A1

SPRING

1шт.

10

164994A1

SPRING

1шт.

11

164995A1

SPRING

1шт.

12

NSS

NOT SOLD SEPARAT

1шт.

13

155510A1

PLUG

1шт.

14

861-8035

HEX SOC SCREW,M8 x 35mm, Cl 12.9

4шт.

15

108R010Y030N

BOLT

12шт.

16

108R010Y040N

BOLT

4шт.

17

NSS

NOT SOLD SEPARAT

2шт.

18

154455A1

O-RING

1шт.

19

154624A1

O-RING

1шт.

20

154569A1

O-RING

2шт.

21

154657A1

O-RING

1шт.

22

163873A1

PLUG

1/16 NPTF

6шт.

23

164997A1

VALVE

1шт.

Include(s) 24 - 40

1шт.

24

NSS

NOT SOLD SEPARAT

1шт.

25

NSS

NOT SOLD SEPARAT

1шт.

26

NSS

NOT SOLD SEPARAT

1шт.

27

NSS

NOT SOLD SEPARAT

1шт.

28

NSS

NOT SOLD SEPARAT

1шт.

29

NSS

NOT SOLD SEPARAT

1шт.

30

NSS

NOT SOLD SEPARAT

1шт.

31

NSS

NOT SOLD SEPARAT

1шт.

32

NSS

NOT SOLD SEPARAT

1шт.

33

NSS

NOT SOLD SEPARAT

1шт.

34

NSS

NOT SOLD SEPARAT

1шт.

35

NSS

NOT SOLD SEPARAT

1шт.

36

NSS

NOT SOLD SEPARAT

1шт.

37

154475A1

O-RING

1шт.

38

154515A1

O-RING

1шт.

39

NSS

NOT SOLD SEPARAT

1шт.

40

153961A1

BACK-UP RING

1шт.

41

LR00873

VALVE BODY

1шт.

Include(s) 42, 43

1шт.

42

NSS

NOT SOLD SEPARAT

1шт.

43

NSS

NOT SOLD SEPARAT

1шт.
