(35.356.AV[02]) - COMMAND VALVE

Запчасти Case CX75C SR (35.356.AV[02]) - COMMAND VALVE (35) - HYDRAULIC SYSTEMS

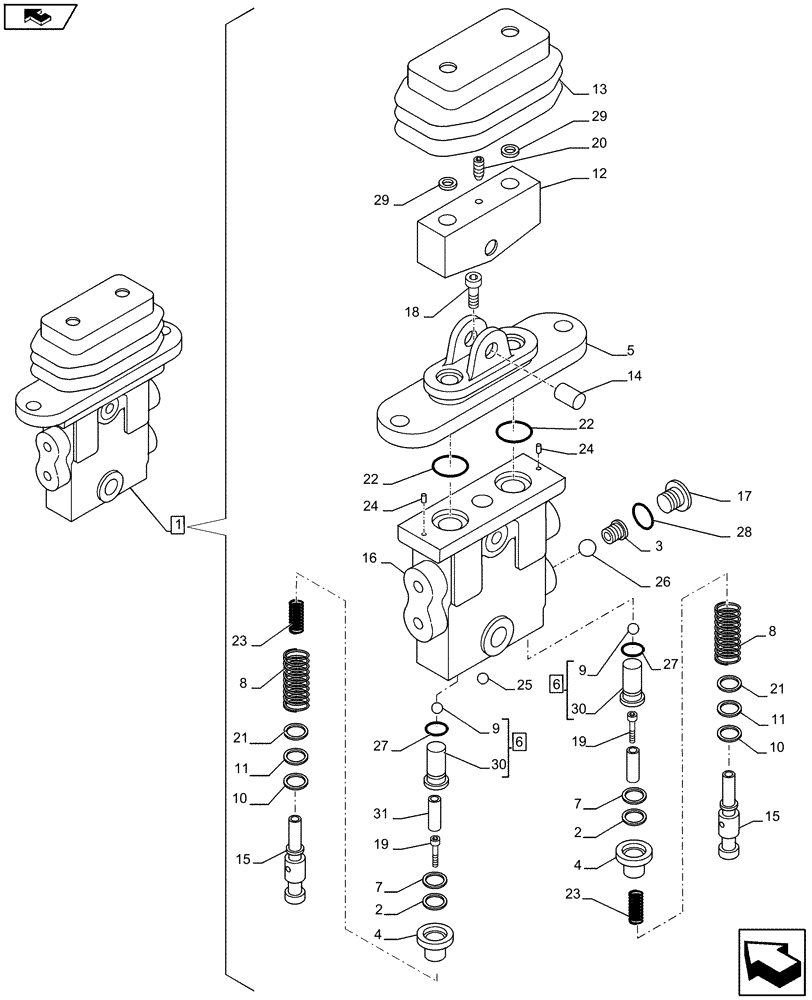

Схема запчастей Case CX75C SR - (35.356.AV[02]) - COMMAND VALVE (35) - HYDRAULIC SYSTEMS
10
3
25
10
11
19
4
15
4
18
6
22
8
23
12
21
11
31
17
14
24
9
24
16
9
22
13
6
30
7
29
2
1
15
7
27
29
21
23
5
27
28
20
8
19
26
2
30
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHJ24720

CONTROL BLOCK

Assy, Incl 2 - 31

1шт.

2

155570A1

SHIM

2шт.

3

160245A1

SEAT

1шт.

4

160848A1

SLEEVE

2шт.

5

156280A1

COVER

1шт.

6

155754A1

VALVE

Assy, Incl 9, 30

2шт.

7

155571A1

SHIM

2шт.

8

LG00345

COMPRESSION SPRING

2шт.

9

NSS

NOT SOLD SEPARAT

Ball, Incl in 6

2шт.

10

LH00029

SHIM

2шт.

11

LH00255

SHIM

2шт.

12

TF00005

CAM

1шт.

13

LQ00025

BELLOWS

1шт.

14

LA00706

DOWEL

1шт.

15

NSS

NOT SOLD SEPARAT

Spool, Incl in 6

2шт.

16

NSS

NOT SOLD SEPARAT

Body, Incl in 1

1шт.

17

160083A1

PLUG

1шт.

18

861-12025

HEX SOC SCREW,M12 x 25mm, Cl 12.9

1шт.

19

156179A1

FLANGE BOLT

2шт.

20

878-1088

SET SCREW,Hex Skt, M8 x 8mm, Cup Pt

1шт.

21

156178A1

WASHER

2шт.

22

156903A1

O-RING

2шт.

23

LG007300

COMPRESSION SPRING

2шт.

24

LA010650

DOWEL

2шт.

25

LX00041

BALL

1шт.

26

167013A1

BALL

1шт.

27

154462A1

O-RING

2шт.

28

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

29

156177A1

WASHER

2шт.

30

NSS

NOT SOLD SEPARAT

Pusher, Incl in 6

2шт.

31

160849A1

COLLAR

2шт.
