(35.310.AJ[10]) - VAR - 461863 - CONTROL VALVE LINE

Запчасти Case CX80C (35.310.AJ[10]) - VAR - 461863 - CONTROL VALVE LINE (35) - HYDRAULIC SYSTEMS

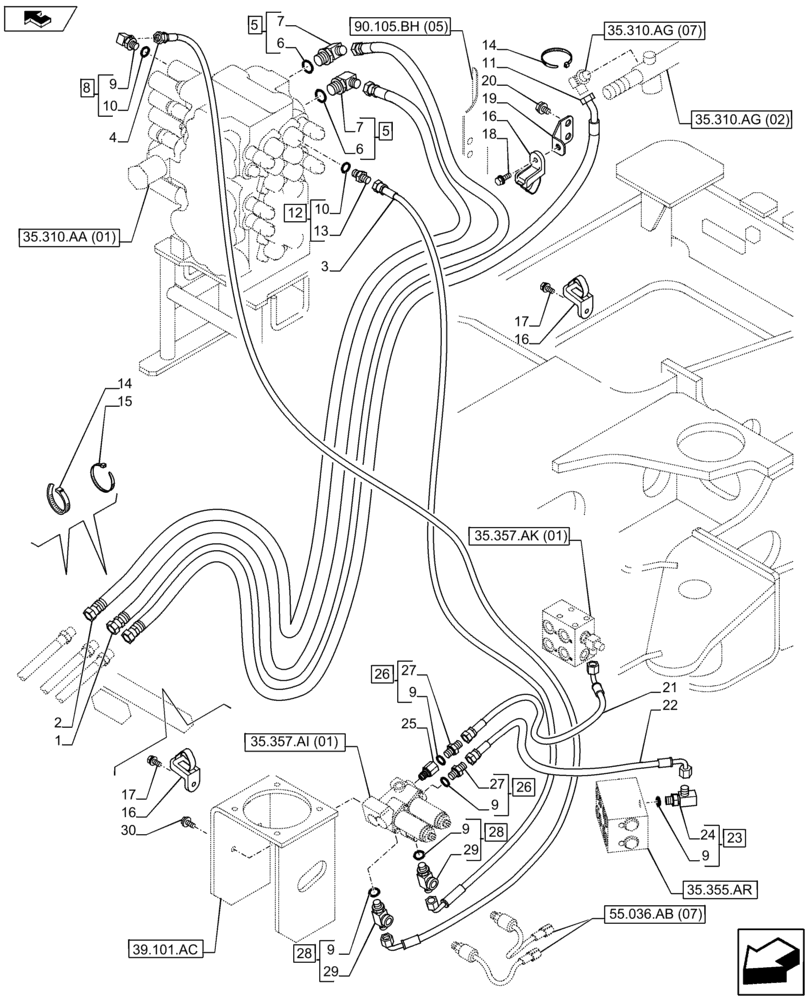

Схема запчастей Case CX80C - (35.310.AJ[10]) - VAR - 461863 - CONTROL VALVE LINE (35) - HYDRAULIC SYSTEMS
5
23
26
7
20
14
9
35.355.ar
22
16
27
90.105.bh (05)
9
13
7
35.357.ak (01)
8
25
35.310.ag (07)
3
6
28
39.101.ac
21
5
55.036.ab (07)
10
12
11
1
17
26
9
16
9
27
28
17
35.310.aa (01)
35.357.ai (01)
9
16
29
19
18
4
9
30
15
6
10
14
24
35.310.ag (02)
29
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KAJ16600

HYDRAULIC HOSE

1шт.

2

KAJ18040

HYDRAULIC HOSE

1шт.

3

KHJ2134

HOSE,6.3mm ID x 2250mm L

1шт.

4

KHJ2165

HOSE

1шт.

5

157935A1

ELBOW

Assy, Incl 6 - 7

2шт.

6

154487A1

O-RING

2шт.

7

NSS

NOT SOLD SEPARAT

Elbow, Incl in 6

2шт.

8

150913A1

ELBOW,90 Degree, 1/4" O-Ring x 1/4"

Assy, Incl 9 - 10

1шт.

9

154467A1

O-RING,10.8mm ID x 2.4mm Width

7шт.

10

NSS

NOT SOLD SEPARAT

Elbow, Incl in 8

1шт.

11

KAJ18050

HYDRAULIC HOSE

1шт.

12

152127A1

HYD CONNECTOR,1/4" NPT O-Ring x 1/4" NPT

Assy, Incl 10, 13

1шт.

13

NSS

NOT SOLD SEPARAT

Fitting, Incl in 12

1шт.

14

150071A1

MOUNTING CLIP

5шт.

15

150496A1

MOUNTING CLIP

5шт.

16

KHR2581

CLAMP

3шт.

17

167320A1

BOLT,Spcl, M8 x 20mm

2шт.

18

KHJ1215

BOLT,Spcl

1шт.

19

KHJ18060

GROMMET

1шт.

20

166346A1

BOLT,Sems, M10

2шт.

21

KHJ2179

HOSE

1шт.

22

KHJ2084

HOSE

1шт.

23

KHJ2773

TEE

Assy, Incl 9, 24

1шт.

24

NSS

NOT SOLD SEPARAT

Tee, Incl in 23

1шт.

25

KHJ25100

STUD

1шт.

26

167666A1

FITTING

Assy, Incl 9, 27

2шт.

27

NSS

NOT SOLD SEPARAT

Fitting, Incl in 26

2шт.

28

167666A1

FITTING

Assy, Incl 9, 29

2шт.

29

NSS

NOT SOLD SEPARAT

Tee, Incl in 28

2шт.

30

166350A1

BOLT

2шт.
