(35.354.AF[01]) - SWIVEL JOINT LINES

Запчасти Case CX80C (35.354.AF[01]) - SWIVEL JOINT LINES (35) - HYDRAULIC SYSTEMS

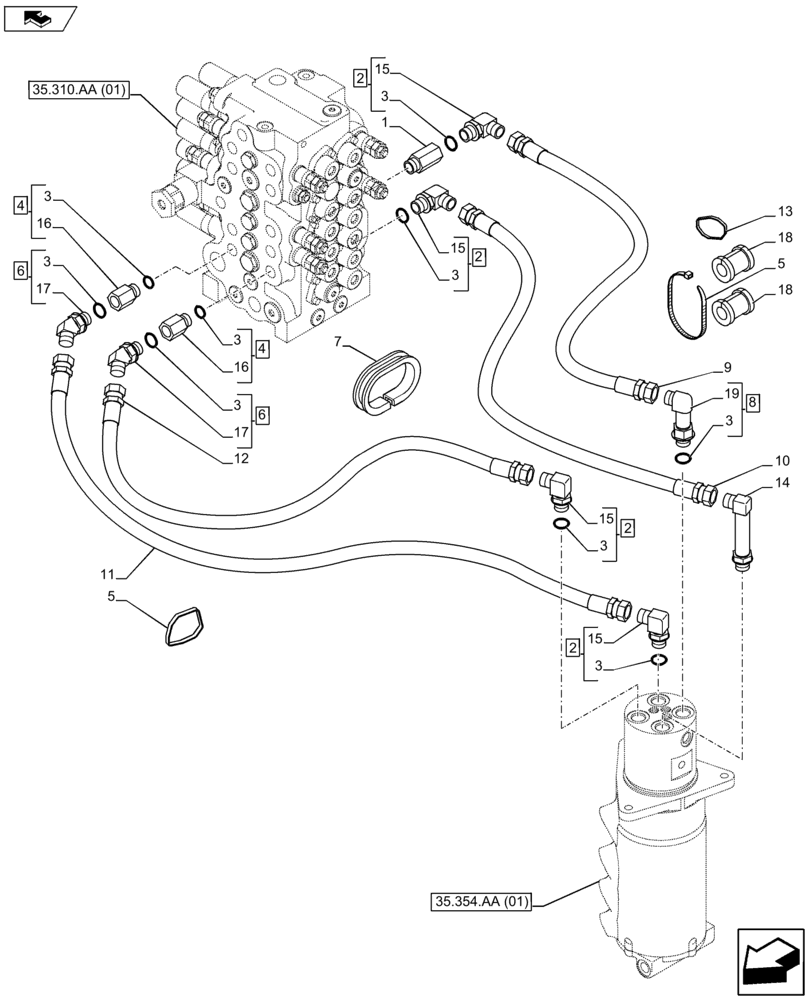

Схема запчастей Case CX80C - (35.354.AF[01]) - SWIVEL JOINT LINES (35) - HYDRAULIC SYSTEMS
19
3
17
1
11
2
3
6
3
3
5
5
12
10
8
4
35.310.aa (01)
3
2
18
3
3
2
16
15
18
15
3
17
7
14
4
13
2
16
15
15
35.354.aa (01)
6
9
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHJ2399

STUD

1шт.

2

150919A1

ELBOW,90 Degree, 1/2" O-Ring x 1/2"

Assy, Incl 3, 15

4шт.

3

154487A1

O-RING

9шт.

4

KHJ1713

STUD

Assy, Incl 3, 16

2шт.

5

150071A1

MOUNTING CLIP

3шт.

6

157585A1

ELBOW

Assy, Incl 3, 17

2шт.

7

KAJ14840

PROFILE

1шт.

8

KHJ1044

ELBOW

Assy, Incl 3, 19

1шт.

9

KAJ17430

HYDRAULIC HOSE

1шт.

10

KAJ16250

HYDRAULIC HOSE

1шт.

11

KAJ19350

HYDRAULIC HOSE

1шт.

12

KAJ12080

HYDRAULIC HOSE

1шт.

13

150496A1

MOUNTING CLIP

2шт.

14

KHJ1515

ELBOW

1шт.

15

NSS

NOT SOLD SEPARAT

Elbow, Incl in 2

1шт.

16

NSS

NOT SOLD SEPARAT

Adapter, Incl in 4

1шт.

17

NSS

NOT SOLD SEPARAT

Elbow, Incl in 6

1шт.

18

KHJ2021

HOSE CLAMP

2шт.

19

NSS

NOT SOLD SEPARAT

Elbow, Incl in 8

1шт.
