(35.353.AD[03]) - TRAVEL MOTOR & REDUCTION GEAR, COMPONENTS

Запчасти Case CX130D LC (35.353.AD[03]) - TRAVEL MOTOR & REDUCTION GEAR, COMPONENTS (35) - HYDRAULIC SYSTEMS

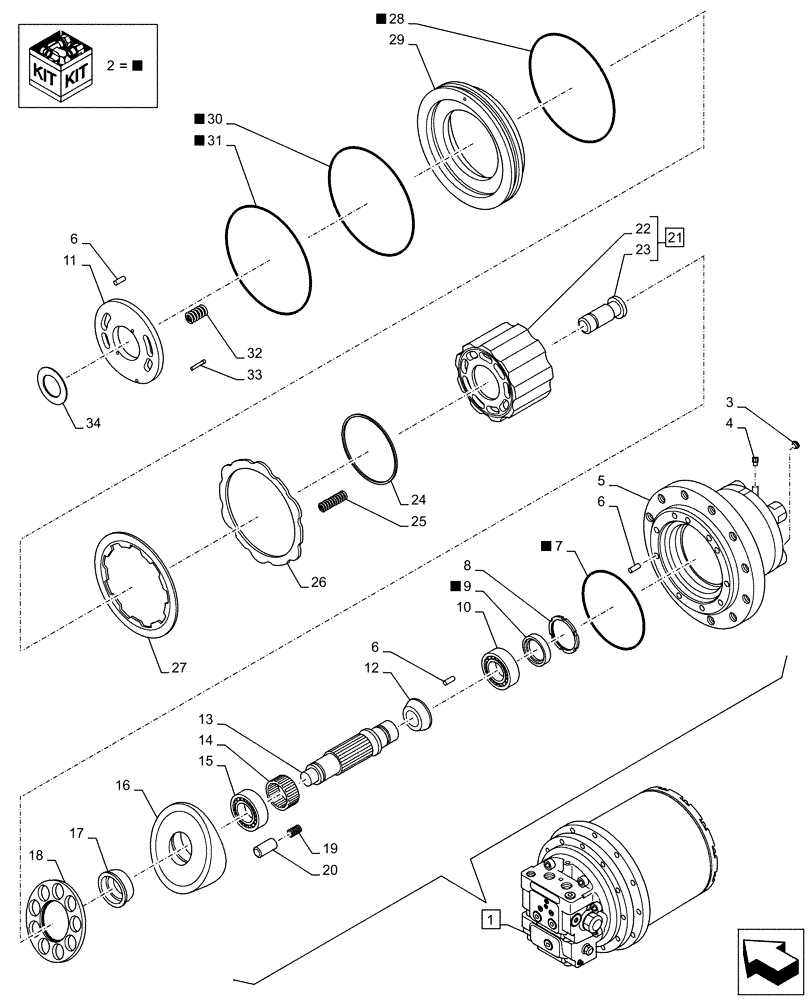

Схема запчастей Case CX130D LC - (35.353.AD[03]) - TRAVEL MOTOR & REDUCTION GEAR, COMPONENTS (35) - HYDRAULIC SYSTEMS
10
6
2
19
14
12
18
27
2
32
4
20
2
24
17
16
21
3
29
34
30
2
23
15
2
2
22
2
7
5
28
25
1
26
8
13
31
9
33
6
6
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KNA13631

HYDRAULIC MOTOR

ASSY, Incl 2 - 35

1шт.

See also Figure 35.353.AB(01), 35.353.AB(02), 35.353.AD(01), 35.353.AD(02), 35.353.AG(01), 35.353.AG(02)

1шт.

2

LE026550

SEAL

1шт.

See also Figure 35.353.AB(02), 35.353.AD(02), 35.353.AG(01)

1шт.

3

NSS

NOT SOLD SEPARAT

Cap, Incl in 1

1шт.

4

NSS

NOT SOLD SEPARAT

Cap, Incl in 1

1шт.

5

LR023750

SPINDLE

1шт.

6

161820A1

COTTER PIN

6шт.

7

LE026010

O-RING

1шт.

8

LA017720

LOCKING RING

1шт.

9

LE026410

SEAL

1шт.

10

LB017330

BEARING, ROLLER, CYL

1шт.

11

LR023790

PLATE

1шт.

12

LB015120

PIVOT

2шт.

13

LB017310

SHAFT

1шт.

14

LB012810

NEEDLE BEARING

3шт.

15

LB017340

BEARING, ROLLER, CYL

1шт.

16

LR023770

PLATE

1шт.

17

LB017320

BALL

1шт.

18

LR023780

PLATE

1шт.

19

LG008350

SPRING

1шт.

20

LJ023050

PISTON

1шт.

21

LJ023060

PISTON

ASSY, Incl 22, 23

1шт.

22

NSS

NOT SOLD SEPARAT

Piston, Incl in 21

1шт.

23

NSS

NOT SOLD SEPARAT

Cyl. Block, Incl in 21

1шт.

24

LA017710

WASHER

2шт.

25

LG008340

SPRING

1шт.

26

LR023810

PLATE

4шт.

27

LR023800

PLATE

3шт.

28

LE01035

O-RING

1шт.

29

LJ023040

PISTON

1шт.

30

LE016900

O-RING

1шт.

31

LE026390

O-RING

2шт.

32

165280A1

SPRING

10шт.

33

LA017400

PIN

1шт.

34

LH00400

COLLAR

1шт.
