(55.302.AI) - BATTERY ISOLATOR, SWITCH

Запчасти Case CX210D NLC (55.302.AI) - BATTERY ISOLATOR, SWITCH (55) - ELECTRICAL SYSTEMS

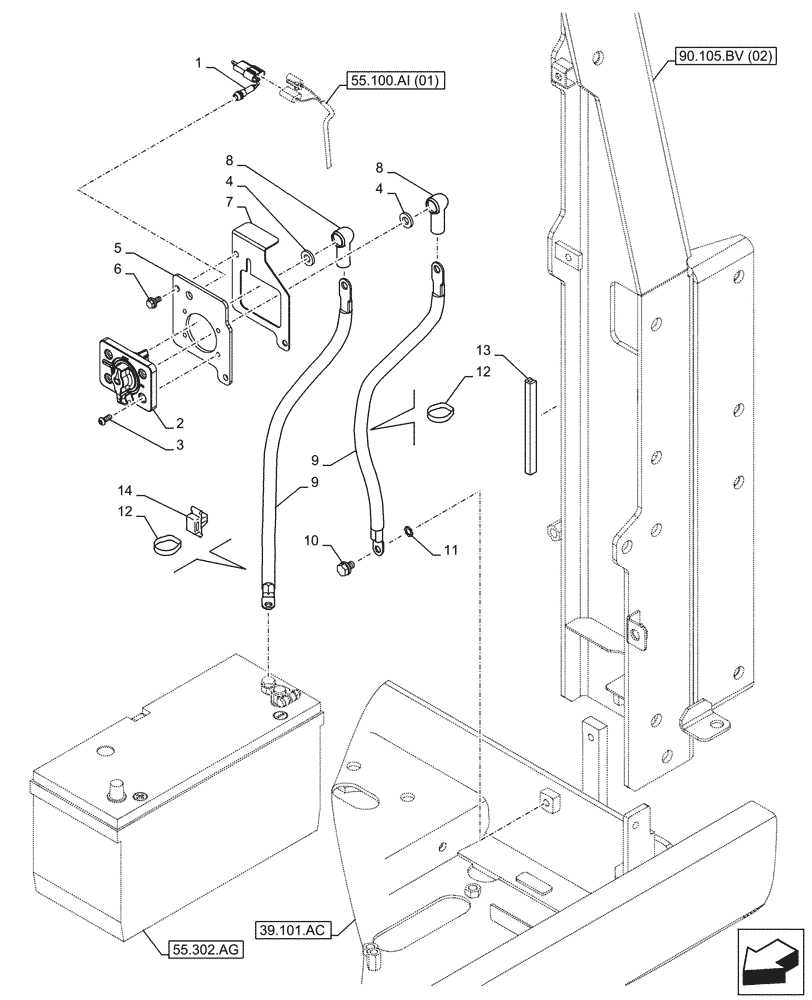

Схема запчастей Case CX210D NLC - (55.302.AI) - BATTERY ISOLATOR, SWITCH (55) - ELECTRICAL SYSTEMS
39.101.ac
10
7
12
13
1
3
9
4
8
11
12
2
14
8
6
4
9
5
90.105.bv (02)
55.100.ai (01)
55.302.ag
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHR47290

WORK LAMP

Led Battery Switch

1шт.

2

KHR34680

ROTARY SWITCH

, Serial Range: -C0518

1шт.

2

KHR34681

ROTARY SWITCH

, Start Serial: D0518

1шт.

3

KHR37580

BOLT

4шт.

4

150409A1

WASHER

, Serial Range: -C0518

4шт.

4

KHR49150

SPACER

, Start Serial: D0518

2шт.

5

KRR21920

BRACKET

, Serial Range: -C0517

1шт.

5

KRR21921

BRACKET

, Start Serial: D0517

1шт.

6

166345A1

BOLT

, Serial Range: -C0517

2шт.

6

166350A1

BOLT

, Start Serial: D0517

2шт.

7

KRR23740

BRACKET

1шт.

8

KHR39760

CAP

2шт.

9

KHR36520

POS BATTERY CABLE

2шт.

10

166346A1

BOLT,Sems, M10

1шт.

11

893-11010

LOCK WASHER,Ext Tooth, M10

1шт.

12

150496A1

MOUNTING CLIP

250mm

5шт.

13

HKJ0042

SEAL PROTECTION

200mm

1шт.

14

KHR10220

MOUNTING CLIP

1шт.
