(10.500.AD[01]) - DEF/ADBLUE™ TANK, SUPPLY LINES

Запчасти Case CX210D NLC (10.500.AD[01]) - DEF/ADBLUE™ TANK, SUPPLY LINES (10) - ENGINE

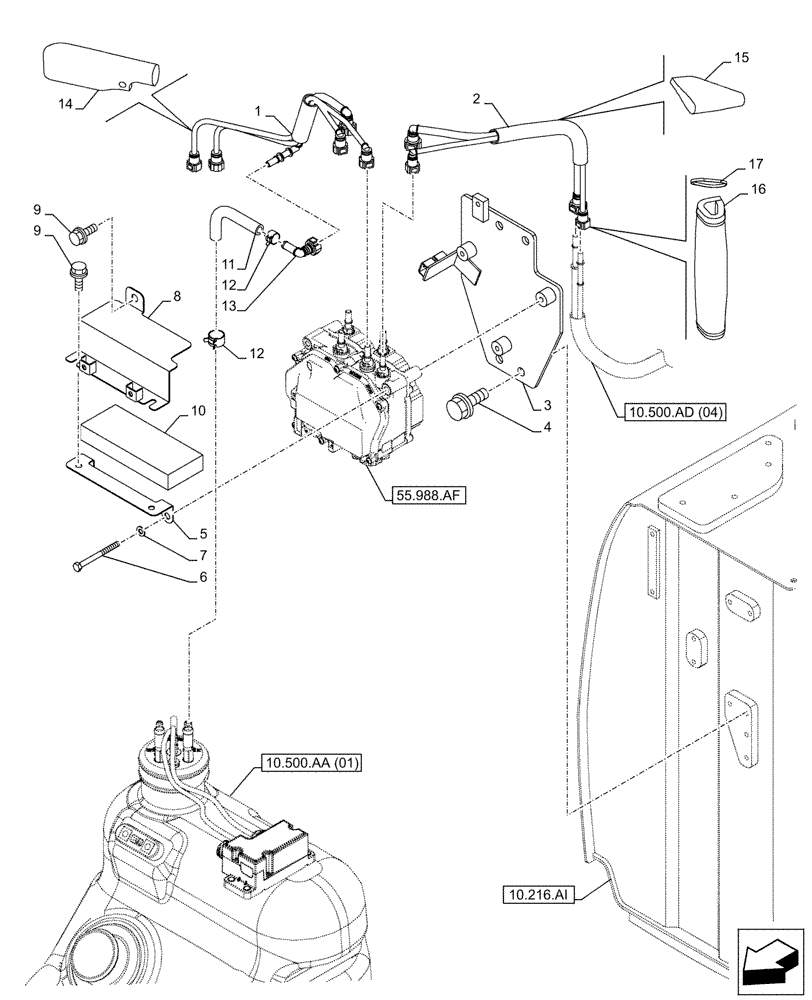

Схема запчастей Case CX210D NLC - (10.500.AD[01]) - DEF/ADBLUE™ TANK, SUPPLY LINES (10) - ENGINE
10.216.ai
17
5
7
14
10
1
9
8
13
11
12
9
16
2
3
6
12
4
15
10.500.ad (04)
10.500.aa (01)
55.988.af
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KLH11840

PIPE

1шт.

2

KRH17720

PIPE

1шт.

3

KRH17740

BRACKET

1шт.

4

152718A1

BOLT,Spcl, Hex Wshr, M12 x 25mm, Cl 10.9

4шт.

5

KRH16890

BRACKET

1шт.

6

102R008Y090R

BOLT

M8 x 90mm

3шт.

7

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

M8

3шт.

8

KLH12040

BRACKET

1шт.

9

166345A1

BOLT

M8 x 16mm

3шт.

10

KTN14670

INSULATION

1шт.

11

KLH11990

HOSE

1шт.

12

KHH16800

BAND

2шт.

13

KHH15490

ELBOW

1шт.

14

KHH16630

INSULATION

1шт.

15

KHH17170

INSULATION

1шт.

16

KHH17040

INSULATION

1шт.

17

150496A1

MOUNTING CLIP

250mm

8шт.
