(35.106.060) - VARIABLE DELIVERY HYDRAULIC PUMP, COMPONENTS

Запчасти Case CX245D SR LC (35.106.060) - VARIABLE DELIVERY HYDRAULIC PUMP, COMPONENTS (35) - HYDRAULIC SYSTEMS

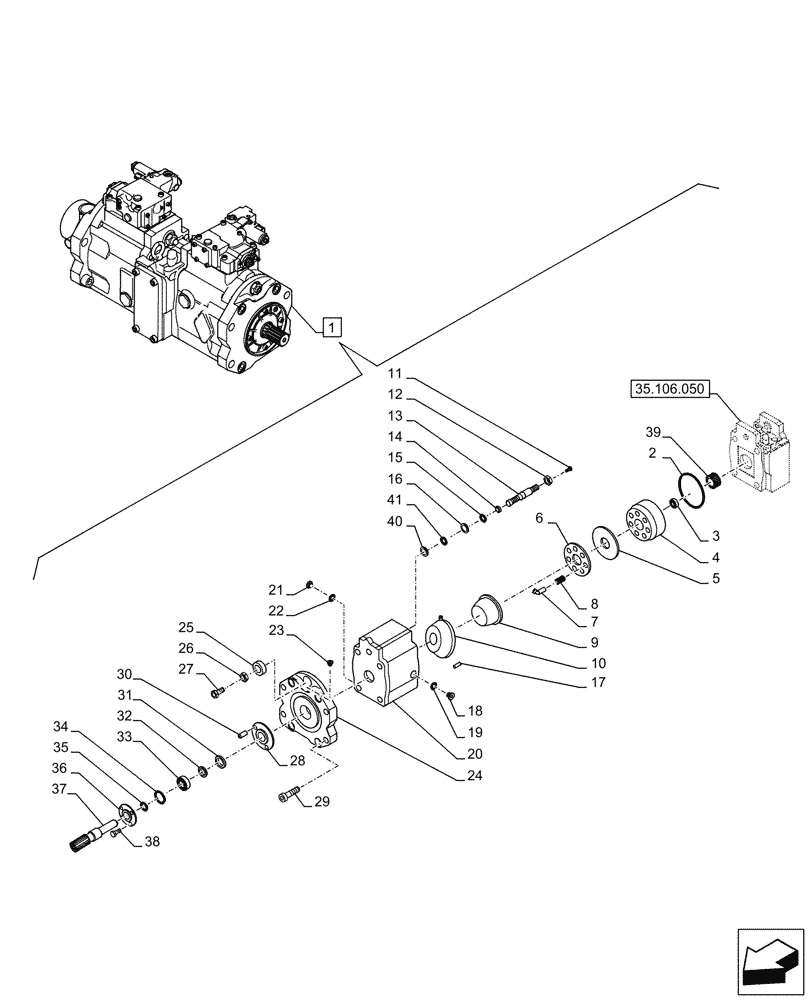

Схема запчастей Case CX245D SR LC - (35.106.060) - VARIABLE DELIVERY HYDRAULIC PUMP, COMPONENTS (35) - HYDRAULIC SYSTEMS
35.106.050
16
40
5
31
30
22
33
8
28
37
12
38
36
24
35
21
3
27
10
4
32
1
9
11
6
25
13
2
26
23
18
29
41
39
20
17
19
14
7
34
15
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KRJ35041

HYDRAULIC PUMP

ASSY, Incl 2 - 41

1шт.

See also Figure 35.106.040, 35.106.060, 35.106.070

1шт.

2

LE024770

O-RING

1шт.

3

LB017130

NEEDLE

2шт.

4

LJ022380

BLOCK

1шт.

5

LR023310

PLATE

1шт.

6

LR023320

PLATE

1шт.

7

LJ022370

PISTON

1шт.

8

LG00062

SPRING

18шт.

9

LB017140

BUSHING

1шт.

10

LR023300

PLATE

1шт.

11

160296A1

SET SCREW

1шт.

12

LA016780

NUT

1шт.

13

LJ022410

PISTON

1шт.

14

160115A1

STOP

1шт.

15

LE01177

O-RING

1шт.

16

LE025800

RING

2шт.

17

LA016470

PIN

4шт.

18

TK00180

PLUG

4шт.

19

LE013440

O-RING

4шт.

20

NSS

NOT SOLD SEPARAT

Case, Incl in 1

1шт.

21

LK00015

PLUG

2шт.

22

LE013410

O-RING

7шт.

23

LK006340

PLUG

18шт.

24

LW007260

BODY

1шт.

25

LW007280

COVER

1шт.

26

LA016770

NUT

1шт.

27

160295A1

SET SCREW

1шт.

28

LS005360

SUPPORT

2шт.

29

LA016810

BOLT

4шт.

30

LA00569

DOWEL

2шт.

31

LA016820

RING

3шт.

32

LH007430

SPACER

3шт.

33

LB00645

BEARING, ROLLER, CYL

1шт.

34

LE018730

OIL SEAL

1шт.

35

LE015120

O-RING

1шт.

36

LW007250

COVER

1шт.

37

LB017100

DRIVE SHAFT

1шт.

38

LA016790

BOLT

4шт.

39

LC003890

GEAR

1шт.

40

160116A1

STOP

1шт.

41

154553A1

O-RING

2шт.
