(50.200.030) - AIR CONDITIONING, COMPRESSOR

Запчасти Case CX290D LC SL (50.200.030) - AIR CONDITIONING, COMPRESSOR (50) - CAB CLIMATE CONTROL

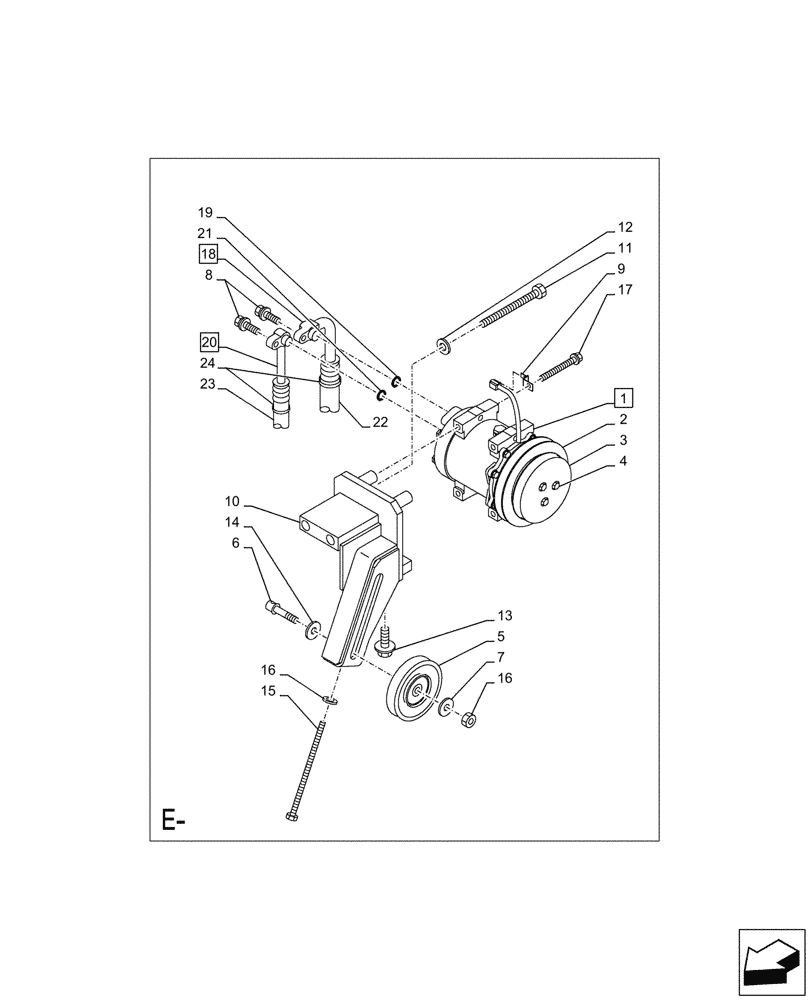

Схема запчастей Case CX290D LC SL - (50.200.030) - AIR CONDITIONING, COMPRESSOR (50) - CAB CLIMATE CONTROL
12
8
11
14
5
9
24
7
18
19
16
23
2
1
6
20
16
13
15
3
10
21
4
17
22
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHR3197

COMPRESSOR

ASSY, Incl 2 - 4

1шт.

2

KHR3198

CLUTCH

1шт.

3

KHR3974

PROTECTIVE COVER

1шт.

4

KHR3975

BOLT

3шт.

5

KHR11760

PULLEY

1шт.

6

157299A1

SHAFT

1шт.

7

157292A1

NUT

M10 x 1.25

1шт.

8

162457A1

SPECIAL BOLT,Spcl

2шт.

9

KAR0921

BOLT,Spcl

4шт.

10

KHR10710

SUPPORT

1шт.

11

102R012Y120R

BOLT

M12 x 120mm

2шт.

12

150811A1

WASHER

2шт.

13

158919A1

CAPTIVE WASHER SCREW,Hex Wshr Hd, M12 x 1.75 x 35mm, Cl 10.9, Spcl

2шт.

14

151977A1

WASHER

2шт.

15

KHR3171

BOLT,Spcl

1шт.

16

183-108VR

SPRING WASHER

1шт.

17

158962A1

CLIP

1шт.

18

KBR14410

HOSE

ASSY, Cooler, Incl 19

1шт.

19

169052A1

O-RING

1шт.

20

KRR22030

HOSE

ASSY, Cooler, Incl 21

1шт.

See also Figure 50.200.040

1шт.

21

169053A1

O-RING

1шт.

22

KRR18570

PROTECTIVE SLEEVE

25mm ID x 2250mm

1шт.

23

158067A1

PLASTIC-RUBBER TUBE

2400mm

1шт.

24

150496A1

MOUNTING CLIP

250mm

1шт.
