(55.530.010) - VAR - 461504 - REAR VIEW CAMERA

Запчасти Case CX290D LC SL (55.530.010) - VAR - 461504 - REAR VIEW CAMERA (55) - ELECTRICAL SYSTEMS

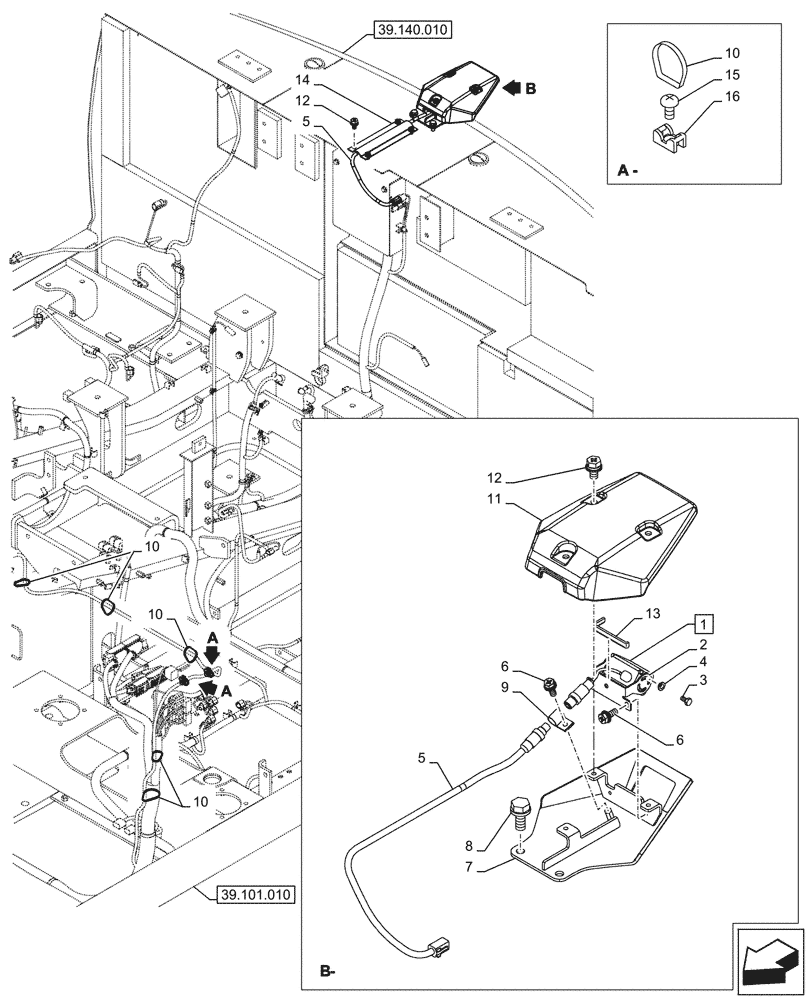

Схема запчастей Case CX290D LC SL - (55.530.010) - VAR - 461504 - REAR VIEW CAMERA (55) - ELECTRICAL SYSTEMS
39.101.010
15
14
6
10
12
6
4
8
1
13
10
11
2
5
5
9
16
3
10
10
12
7
39.140.010
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHR23830

VIDEO CAMERA

ASSY, Incl 2 - 4

1шт.

2

KHR28180

BRACKET

1шт.

3

KHR28190

BOLT

M4 x 10mm

4шт.

4

KHR28200

BUSHING

4шт.

5

KHR36120

WIRE HARNESS

550mm, Serial Range: -C0572

1шт.

5

KHR40560

WIRE HARNESS

CCD 600mm, Start Serial: D0572

1шт.

6

KHN2132

BOLT,Hex Flg Hd, M6 x 16

M6 x 16mm

3шт.

7

KHR40220B1

BRACKET

1шт.

8

166052A1

BOLT

M10 x 25mm

2шт.

9

157806A1

COLLAR

1шт.

10

150496A1

MOUNTING CLIP

250mm

1шт.

11

KHR39560

COVER

1шт.

12

KHN2308

SCREW

M8 x 16mm

7шт.

13

ADH11140

TRIM

100mm, Serial Range: -C0572

1шт.

14

KHR40240

COVER

1шт.

15

145N006S008R

SCREW,Pan Hd, M6 x 8mm, Cl 10.9

M6 x 8mm

2шт.

16

150860A1

COLLAR

2шт.
