(35.353.AD[02]) - TRAVEL MOTOR & REDUCTION GEAR, COMPONENTS

Запчасти Case CX300D LC (35.353.AD[02]) - TRAVEL MOTOR & REDUCTION GEAR, COMPONENTS (35) - HYDRAULIC SYSTEMS

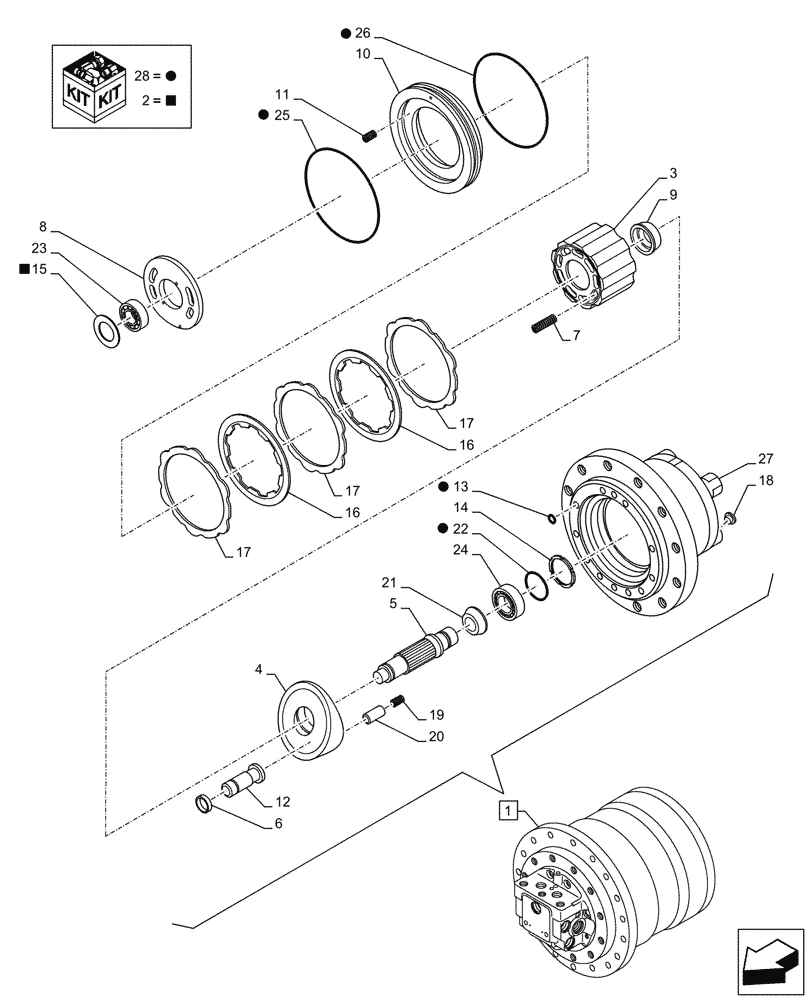

Схема запчастей Case CX300D LC - (35.353.AD[02]) - TRAVEL MOTOR & REDUCTION GEAR, COMPONENTS (35) - HYDRAULIC SYSTEMS
28
20
1
6
4
13
8
24
25
27
3
28
10
19
17
11
5
28
17
14
18
9
2
2
28
16
28
26
22
28
23
21
2
16
17
15
7
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KBA14840

HYDRAULIC MOTOR

ASSY, Incl 2 - 27

1шт.

See also figure 35.353.AD(01), 35.353.AD(03), 35.353.AB, 35.353.AG(01), 35.353.AG(02)

1шт.

2

LH00389

SHIM KIT

1шт.

3

LS005370

BLOCK

1шт.

4

LR023570

PLATE

1шт.

5

LB017200

SHAFT

1шт.

6

LR023360

PLATE

1шт.

7

LG00430

COMPRESSION SPRING

9шт.

8

LR00877

PLATE

1шт.

9

LB017210

BALL

1шт.

10

LJ00954

PISTON

1шт.

11

LG00431

COMPRESSION SPRING

14шт.

12

LZ013170

KIT

1шт.

13

LE027630

O-RING

2шт.

14

LA016530

LOCK

1шт.

15

LH007500

SHIM

2шт.

16

LR023390

PLATE

6шт.

17

LR023400

PLATE

7шт.

18

LK00296

PLUG

1шт.

19

LG008200

SPRING

1шт.

20

LJ022450

PISTON

1шт.

21

LB017250

PIVOT

2шт.

22

LE024800

OIL SEAL

1шт.

23

LB00797

TAPERED BEARING,35mm ID x 72mm OD x 24.25mm W

1шт.

24

LB017230

ROLLER

1шт.

25

LE012910

SEALING RING

1шт.

26

LE012900

SEALING RING

1шт.

27

LR023340

SPINDLE

1шт.

28

LZ013180

KIT

1шт.

See also figure 35.353.AD(03), 35.353.AG(01)

1шт.
