(35.353.AD[03]) - TRAVEL MOTOR & REDUCTION GEAR, COMPONENTS

Запчасти Case CX300D LC (35.353.AD[03]) - TRAVEL MOTOR & REDUCTION GEAR, COMPONENTS (35) - HYDRAULIC SYSTEMS

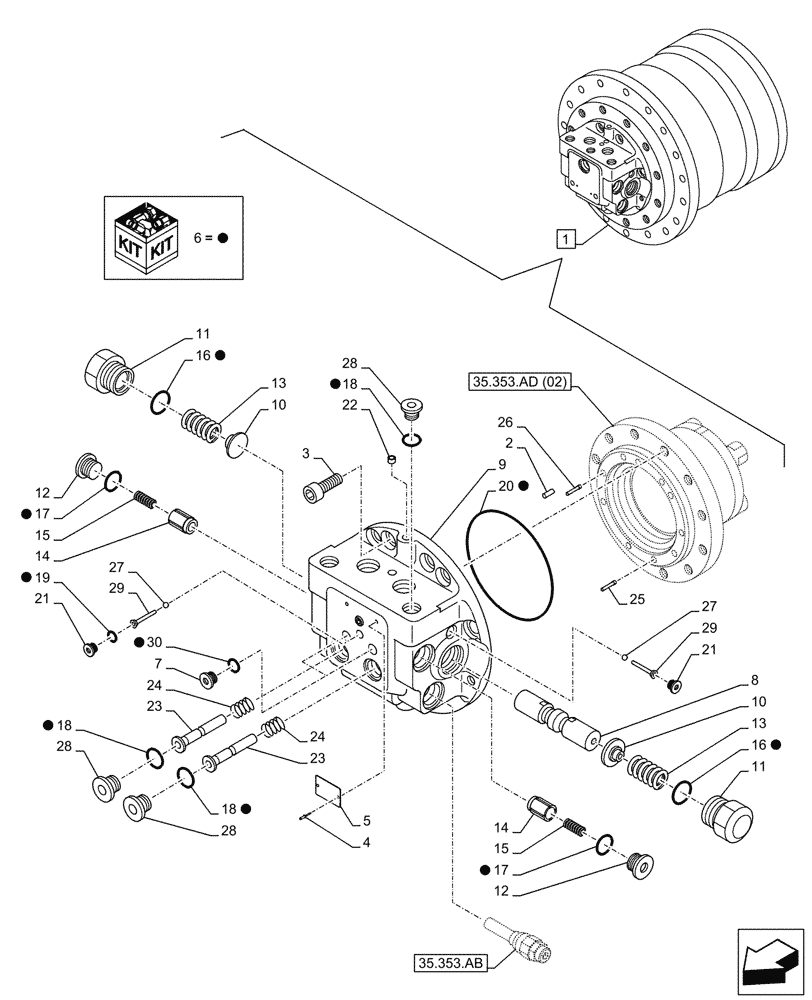

Схема запчастей Case CX300D LC - (35.353.AD[03]) - TRAVEL MOTOR & REDUCTION GEAR, COMPONENTS (35) - HYDRAULIC SYSTEMS
35.353.ab
17
7
1
18
28
14
5
28
26
22
29
6
4
11
6
12
13
11
14
23
23
27
8
17
25
6
18
9
21
6
6
13
6
19
6
16
6
28
6
15
27
20
6
15
24
24
10
6
10
3
29
30
6
21
2
18
12
16
35.353.ad (02)
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KBA14840

HYDRAULIC MOTOR

ASSY, Incl 2 - 30

1шт.

See also figure 35.353.AD(01), 35.353.AD(02), 35.353.AB, 35.353.AG(01), 35.353.AG(02)

1шт.

2

LA016540

PIN

1шт.

3

863-18050

HEX SOC SCREW,M18 x 50mm, Cl 12.9

10шт.

4

LR023430

NAMEPLATE

1шт.

5

LA016550

RIVET

3шт.

6

LZ013180

KIT

1шт.

See also figure 35.353.AD(02), 35.353.AG(01)

1шт.

7

LK007660

PLUG

2шт.

8

LJ022480

SPOOL

1шт.

9

LR023420

PLATE

1шт.

10

LG008210

SPRING

2шт.

11

LK007640

PLUG

2шт.

12

LK007650

PLUG

2шт.

13

LG008220

SPRING

2шт.

14

LJ022490

VALVE

2шт.

15

LG008230

SPRING

2шт.

16

154543A1

O-RING

2шт.

17

154523A1

O-RING

2шт.

18

154487A1

O-RING

2шт.

19

154455A1

O-RING

1шт.

20

LE00999

O-RING

1шт.

21

LK005920

PLUG

1шт.

22

LK00296

PLUG

10шт.

23

LE024890

SPOOL

1шт.

24

LG008240

SPRING

1шт.

25

LK005000

RESTRICTOR

1шт.

26

TK00140

RESTRICTOR

1шт.

27

LB017260

BALL

1шт.

28

165237A1

PLUG

2шт.

29

LK005930

PLUG

1шт.

30

154467A1

O-RING,10.8mm ID x 2.4mm Width

2шт.
