(35.300.BC[03]) - OIL COOLER LINE

Запчасти Case CX350D LC (35.300.BC[03]) - OIL COOLER LINE (35) - HYDRAULIC SYSTEMS

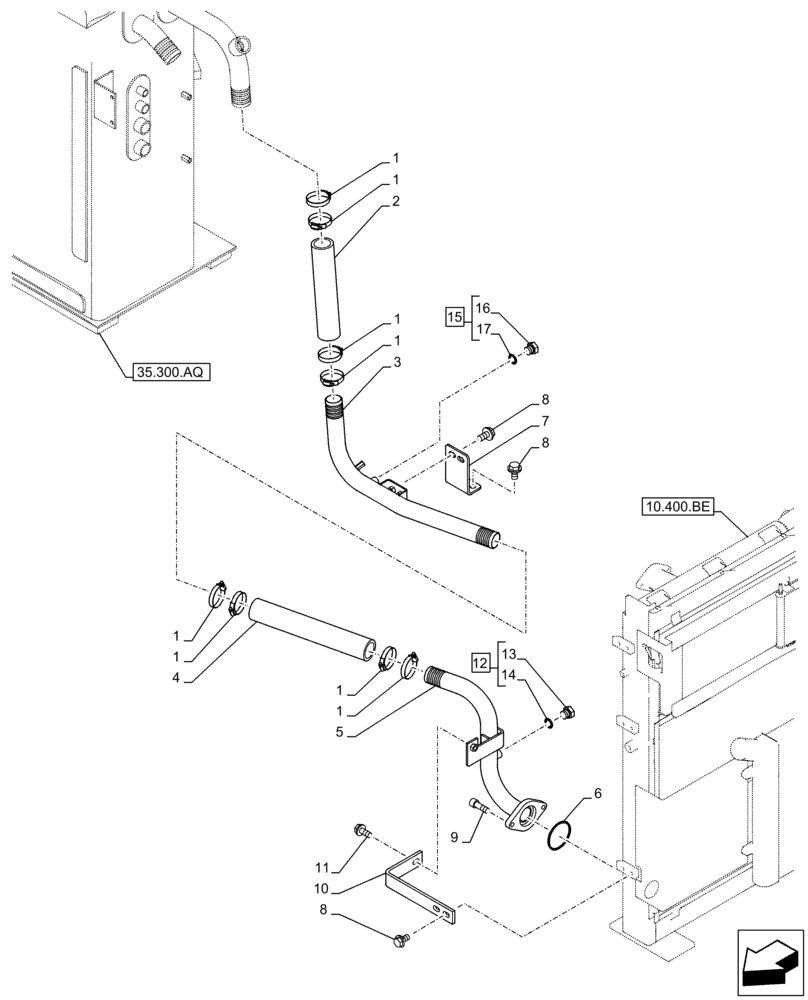

Схема запчастей Case CX350D LC - (35.300.BC[03]) - OIL COOLER LINE (35) - HYDRAULIC SYSTEMS
10.400.be
8
5
17
16
1
15
14
1
7
12
13
10
1
1
8
4
8
6
1
2
9
1
1
1
35.300.aq
3
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHJ26110

HOSE CLAMP

8шт.

2

162348A1

HOSE,48.5mm ID x 310mm L

1шт.

3

KSJ21350

PIPE

1шт.

4

167519A1

HOSE

5mm ID x 628mm

1шт.

5

KSJ21340

PIPE

, Serial Range: -C0356

1шт.

5

KSJ23380

PIPE

, Start Serial: D0356

1шт.

6

154680A1

O-RING

1шт.

7

KSJ21360

BRACKET

1шт.

8

152718A1

BOLT,Spcl, Hex Wshr, M12 x 25mm, Cl 10.9

6шт.

9

862-12035

HEX SOC SCREW,M12 x 35mm, Cl 12.9

2шт.

10

KSJ18620

BRACKET

1шт.

11

166352A1

BOLT

M12 x 30mm

1шт.

12

153105A1

PLUG

ASSY, Incl 13 - 14

1шт.

13

NSS

NOT SOLD SEPARAT

Plug, Incl in 12

1шт.

14

154475A1

O-RING

1шт.

15

159002A1

PLUG

ASSY, Incl 16 - 17

1шт.

16

NSS

NOT SOLD SEPARAT

Plug, Incl in 15

1шт.

17

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.
