(10.216.BA[02]) - FUEL TANK, LINES

Запчасти Case CX350D LC (10.216.BA[02]) - FUEL TANK, LINES (10) - ENGINE

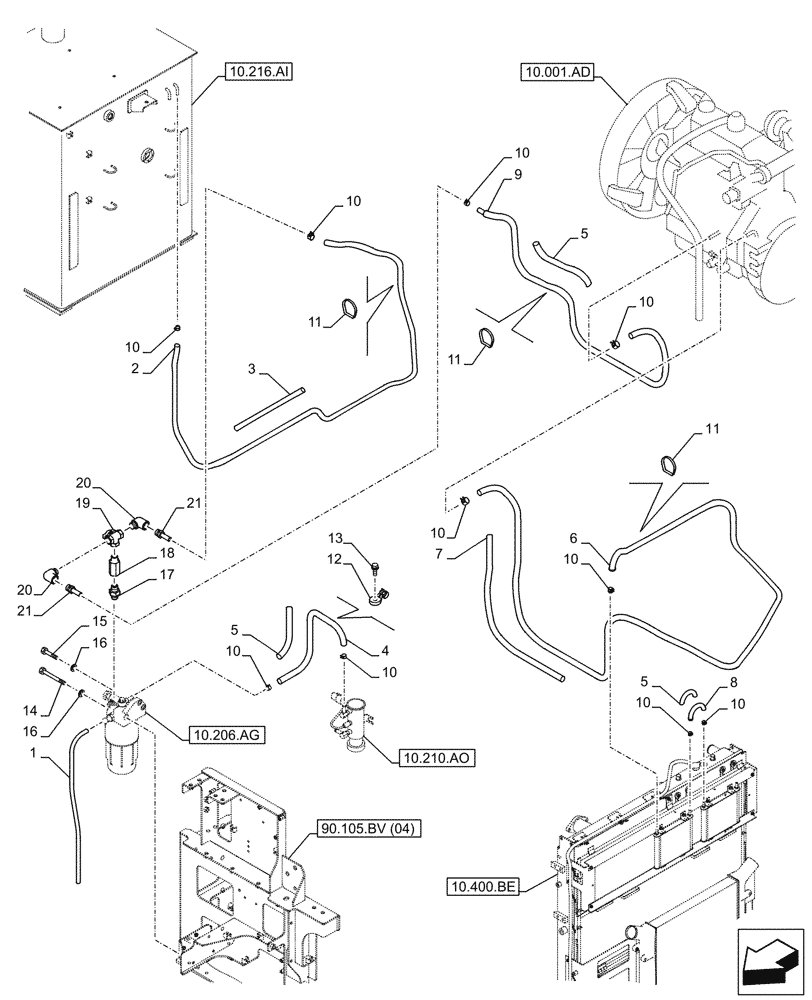

Схема запчастей Case CX350D LC - (10.216.BA[02]) - FUEL TANK, LINES (10) - ENGINE
10.400.be
13
4
6
90.105.bv (04)
1
11
10
5
10
10
8
20
14
21
19
10
10
7
11
16
10
10.216.ai
15
10
10.210.ao
3
11
10
10
2
17
21
10
5
10.206.ag
12
10.001.ad
16
18
20
9
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHH12880

PLASTIC-RUBBER TUBE

600mm

1шт.

2

KHH17560

HOSE

3350mm

1шт.

3

KHR16930

HOSE

19mm ID x 3300mm

1шт.

4

KHH11460

FUEL HOSE,9.70 mm ID x 600.00 mm

600mm

1шт.

5

KHR21050

PLASTIC-RUBBER TUBE

19mm ID x 500mm

3шт.

6

KHH14800

HOSE

4500mm

1шт.

7

KHR15770

PLASTIC-RUBBER TUBE

19mm ID x 4400mm

1шт.

8

KHH15240

HOSE

250mm

1шт.

9

KHH16910

HOSE

1750mm

1шт.

10

KHH0405

MOUNTING CLIP

10шт.

11

150496A1

MOUNTING CLIP

250mm

1шт.

12

KHR2584

CLAMP

1шт.

13

KHJ1215

BOLT,Spcl

M8 x 25mm

1шт.

14

102R008Y075R

BOLT

M8 x 75mm

1шт.

15

827-8040

BOLT,Hex, M8 x 1.25 x 40mm, Cl 10.9

M8 x 40mm

2шт.

16

153081A1

WASHER

3шт.

17

KAH12770

NIPPLE

1шт.

18

167443A1

SOCKET

1шт.

19

KHH15170

COCK

, Serial Range: -C0342

1шт.

19

KHH15171

COCK

, Start Serial: D0342

1шт.

20

152159A1

ELBOW

2шт.

21

151252A1

NIPPLE, LUBE

2шт.
