(35.737.110) - VAR - 481064 - ARM, CYLINDER, LINES, SAFETY VALVE

Запчасти Case CX750D RTC (35.737.110) - VAR - 481064 - ARM, CYLINDER, LINES, SAFETY VALVE (35) - HYDRAULIC SYSTEMS

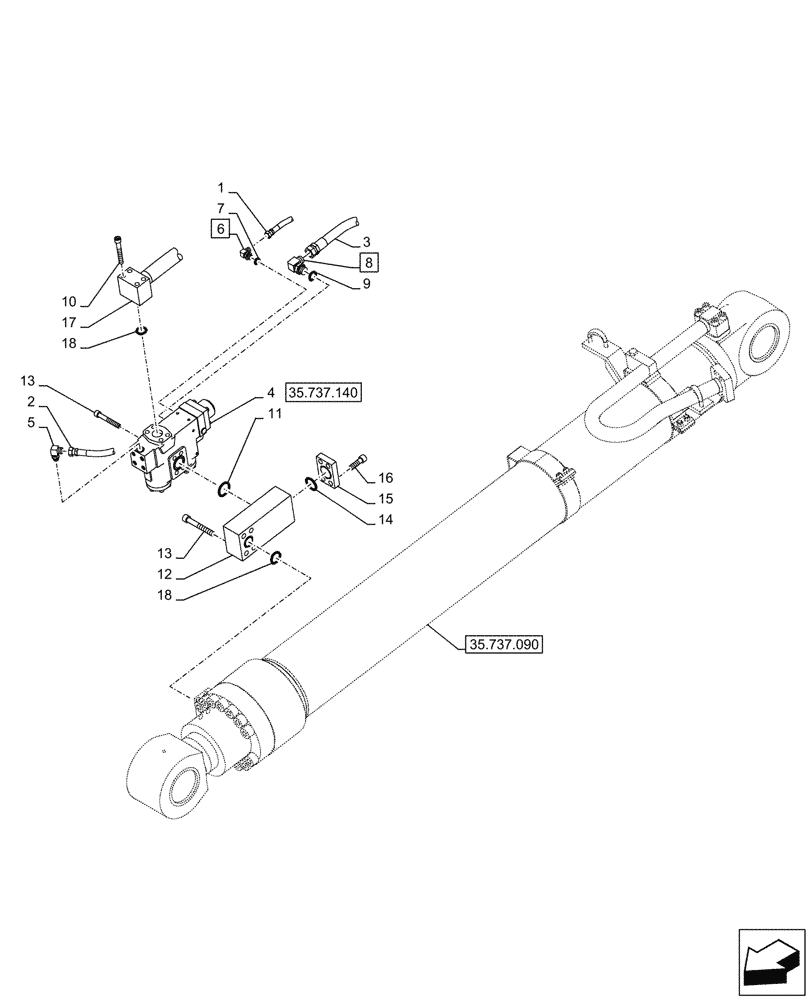

Схема запчастей Case CX750D RTC - (35.737.110) - VAR - 481064 - ARM, CYLINDER, LINES, SAFETY VALVE (35) - HYDRAULIC SYSTEMS
35.737.140
16
6
18
10
13
4
17
3
12
14
18
8
7
5
13
1
15
2
11
9
35.737.090
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHJ37380

HYDRAULIC HOSE

1шт.

2

KHJ37400

HYDRAULIC HOSE

1шт.

3

KWV13970

HYDRAULIC HOSE

1шт.

4

KUV0266

VALVE

1шт.

5

157937A1

ELBOW

1шт.

6

150916A1

ELBOW,90 Degree, 3/8" O-Ring x 3/8"

ASSY, Incl 7

1шт.

7

150031A1

O-RING,10mm ID x 24mm OD

1шт.

8

157580A1

ELBOW,90 Degree, 3/4" O-Ring x 3/4"

ASSY, Incl 9

1шт.

9

150542A1

O-RING

1шт.

10

162030A1

BOLT,Hex Skt Hd

8шт.

11

150562A1

O-RING

1шт.

12

KWV10740

VALVE SECTION

1шт.

13

108R016Y090R

BOLT

4шт.

14

162484A1

O-RING

1шт.

15

KUV0283

COUPLING FLANGE

1шт.

16

862-16050

HEX SOC SCREW,M16 x 50mm, Cl 12.9

4шт.

17

KWV13950

PIPE

1шт.

18

153626A1

O-RING

2шт.
