(47A00021773[001]) - BRAKE LINES - REAR AXLE, WET (84234716)

Запчасти Case 340B (47A00021773[001]) - BRAKE LINES - REAR AXLE, WET (84234716) (11) - AXLES/WHEELS

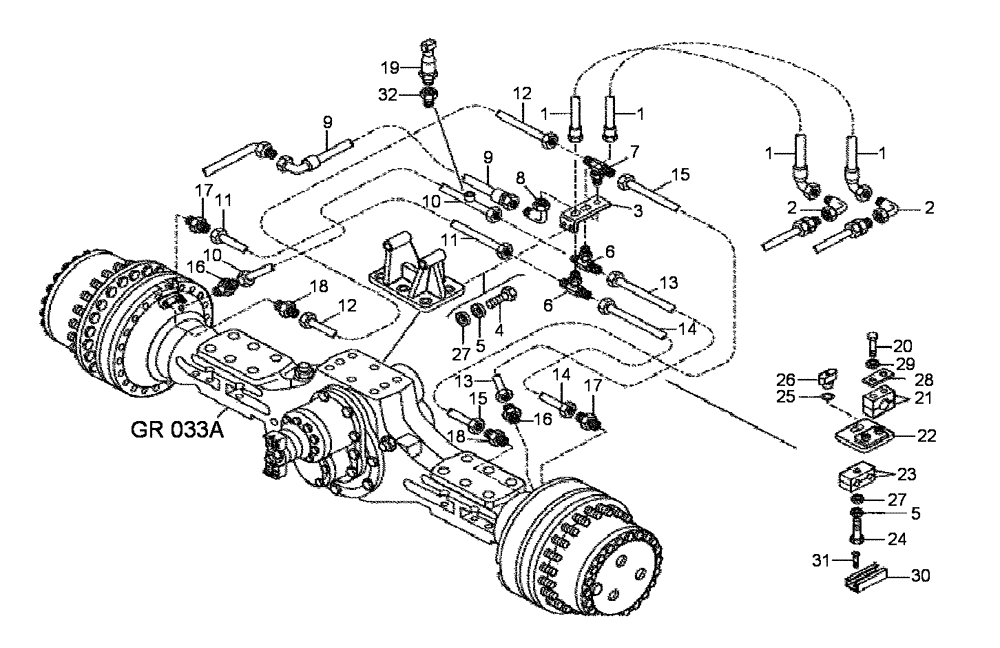

Схема запчастей Case 340B - (47A00021773[001]) - BRAKE LINES - REAR AXLE, WET (84234716) (11) - AXLES/WHEELS
1
23
12
7
1
1
10
21
19
11
5
10
15
1
2
31
25
9
16
12
13
15
9
17
30
8
11
14
22
17
20
32
6
27
18
2
24
13
5
27
3
28
4
16
6
29
18
14
26
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

Brake Lines - Rear Axle, Wet (84234716)

1шт.

1

89500409625

HOSE

2шт.

2

89500409067

CONNECTION

2шт.

3

89500408788

SUPPORT

1шт.

4

8900103551

BOLT

2шт.

5

8900956220

LOCK WASHER

4шт.

6

89500407324

CONNECTION

2шт.

7

89500408781

CONNECTION

1шт.

8

89500406108

CONNECTION

1шт.

9

89500409623

HOSE

1шт.

10

89500408762

PIPE

1шт.

11

89500408763

PIPE

1шт.

12

89500408764

PIPE

1шт.

13

89500408765

PIPE

1шт.

14

89500408766

PIPE

1шт.

15

89500408767

PIPE

1шт.

16

89500408782

CONNECTION

2шт.

17

89500408695

CONNECTION

2шт.

18

89500408783

CONNECTION

2шт.

19

89500419909

SWITCH ASSY

1шт.

20

8900106597

BOLT

4шт.

21

8900108841

COLLAR

4шт.

22

89500408786

SUPPORT

2шт.

23

89500408784

COLLAR

4шт.

24

8900028670

BOLT

2шт.

25

89500407418

GASKET

2шт.

26

89500407417

NUT

2шт.

27

8917094924

WASHER

4шт.

28

89500407422

PLATE

2шт.

29

8900955275

LOCK WASHER

4шт.

30

89500423529

BRACKET

2шт.

31

8900045318

SCREW,M6 x 16mm

4шт.

32

89500418011

FITTING

1шт.
