(62A00020597[001]) - BATTERY / BATTERY BOX (P.I.N. HHD0340BN7PG58147 AND AFTER) (87581771)

Запчасти Case 340B (62A00020597[001]) - BATTERY / BATTERY BOX (P.I.N. HHD0340BN7PG58147 AND AFTER) (87581771) (13) - Electrical System / Decals

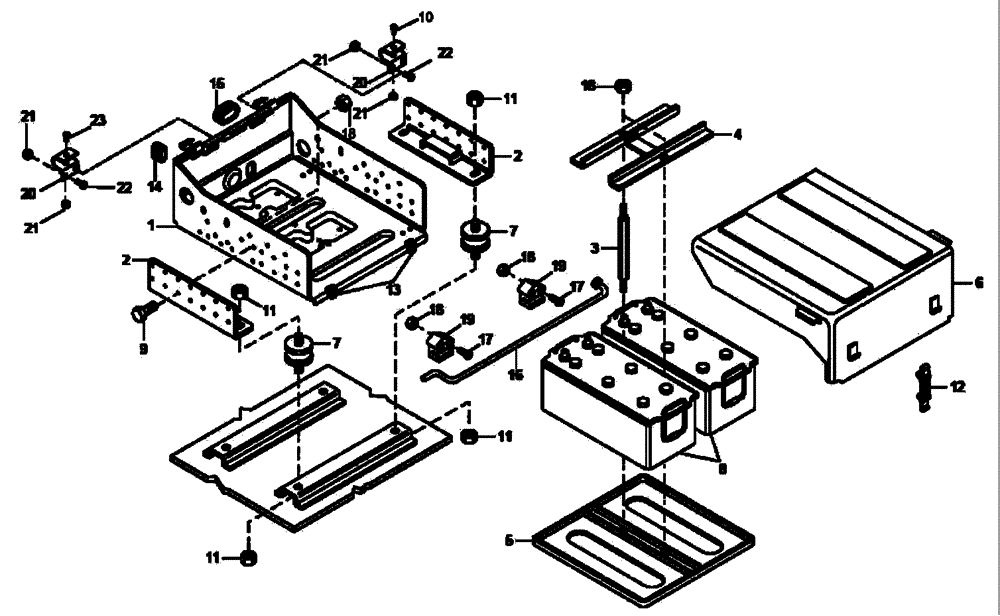

Схема запчастей Case 340B - (62A00020597[001]) - BATTERY / BATTERY BOX (P.I.N. HHD0340BN7PG58147 AND AFTER) (87581771) (13) - Electrical System / Decals
1
12
18
14
11
16
21
9
21
20
19
16
17
8
11
13
2
3
21
18
22
18
17
20
7
18
23
5
11
7
4
18
10
6
11
21
22
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

Battery / Battery Box (87581771), Start Serial: 58147

1шт.

1

89500427468

BATTERY BOX

1шт.

2

89500406402

SUPPORT

2шт.

3

89500409837

TIE-ROD

2шт.

4

89500410035

SUPPORT

1шт.

5

89500410029

TRAY

1шт.

6

89500409839

COVER

1шт.

7

8900020149

SILENTBLOC

4шт.

8

89504184325

WET BATTERY

2шт.

9

115081

BOLT

6шт.

10

8900106597

BOLT

2шт.

11

8900124670

NUT

8шт.

12

8900122388

STRAP

2шт.

13

8900122389

KNOB

2шт.

14

8900122409

GASKET

1шт.

15

8900122408

GASKET

2шт.

16

89500420070

ROD

1шт.

17

8917344777

SCREW,M8 x 40mm

4шт.

18

8916750235

NUT

12шт.

20

89500427500

BRACKET

2шт.

21

8900101322

NUT

6шт.

22

8900140610

BOLT

4шт.
