(6.720[01]) - ELECTRIC COMPONENTS

Запчасти Case 325 (6.720[01]) - ELECTRIC COMPONENTS (13) - Electrical System / Decals

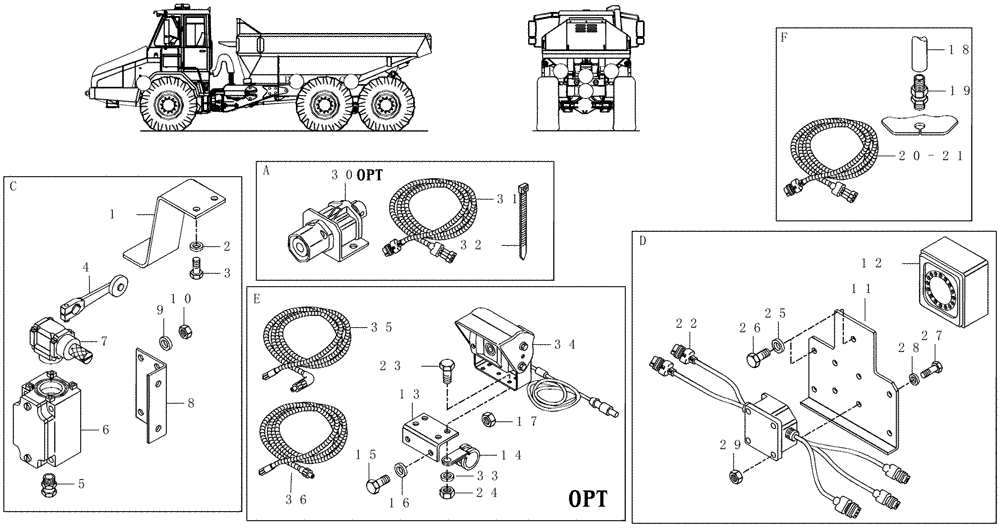

Схема запчастей Case 325 - (6.720[01]) - ELECTRIC COMPONENTS (13) - Electrical System / Decals
e
e
c
b
11
5
opt
6
f
25
d
8
a
a
10
24
3
18
d
27
12
34
7
4
30
17
36
23
22
28
13
19
2
32
26
29
20-21
9
opt
1
f
14
35
31
33
f
c
16
15
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

8998197732

BRACKET

M5X60

1шт.

2

8900101776

LOCK WASHER

2шт.

3

8900140879

BOLT,M8 x 25mm

2шт.

4

8900046703

LEVER

1шт.

5

8900046704

GROMMET

1шт.

6

8900168169

SWITCH

1шт.

7

8900168167

SOLENOID VALVE

1шт.

8

8998197563

BRACKET

1шт.

9

8917101334

SPRING WASHER

4шт.

10

8900140412

NUT

4шт.

REF

INSTRUCTION

See Figure 6.720 (02A) For Switch And Lever Assy Part 89500409566 If Used

1шт.

11

8900194880

BRACKET

4шт.

12

8960210003

HORN

Backup Alarm

1шт.

13

8900192751

BRACKET

1шт.

14

8900140537

HOSE CLIP

1шт.

15

8900140879

BOLT,M8 x 25mm

2шт.

16

8900101776

LOCK WASHER

2шт.

17

8900113178

NUT

2шт.

18

8900740407

FLEXIBLE SHEATH

2шт.

19

8900190706

HYD CONNECTOR

2шт.

20

8900193804

WIRE HARNESS

1шт.

Right

1шт.

21

8900193805

WIRE HARNESS

1шт.

Left

1шт.

22

8900190412

BOX

1шт.

23

8900140610

BOLT

4шт.

24

8900140611

NUT

4шт.

25

8900101776

LOCK WASHER

5шт.

26

8900001826

BOLT

5шт.

27

8900140610

BOLT

4шт.

28

8917101334

SPRING WASHER

4шт.

29

8900140412

NUT

4шт.

30

8900123349

SWITCH

Step, Hood

1шт.

31

8900195653

WIRE HARNESS

1шт.

32

8900150511

COLLAR

1шт.

33

8900141689

COLLAR

4шт.

34

8998196020

VIDEO CAMERA

1шт.

35

89500400238

SIDE RAIL

1шт.

36

8998196018

WIRE HARNESS

1шт.
