(6.720/2A[03A]) - ELECTRIC COMPONENTS - CONTROL PANEL / FUSE BLOCK (87442873) (EU 330 PIN 455176, 455247 AND AFTER)

Запчасти Case 325 (6.720/2A[03A]) - ELECTRIC COMPONENTS - CONTROL PANEL / FUSE BLOCK (87442873) (EU 330 PIN 455176, 455247 AND AFTER) (13) - Electrical System / Decals

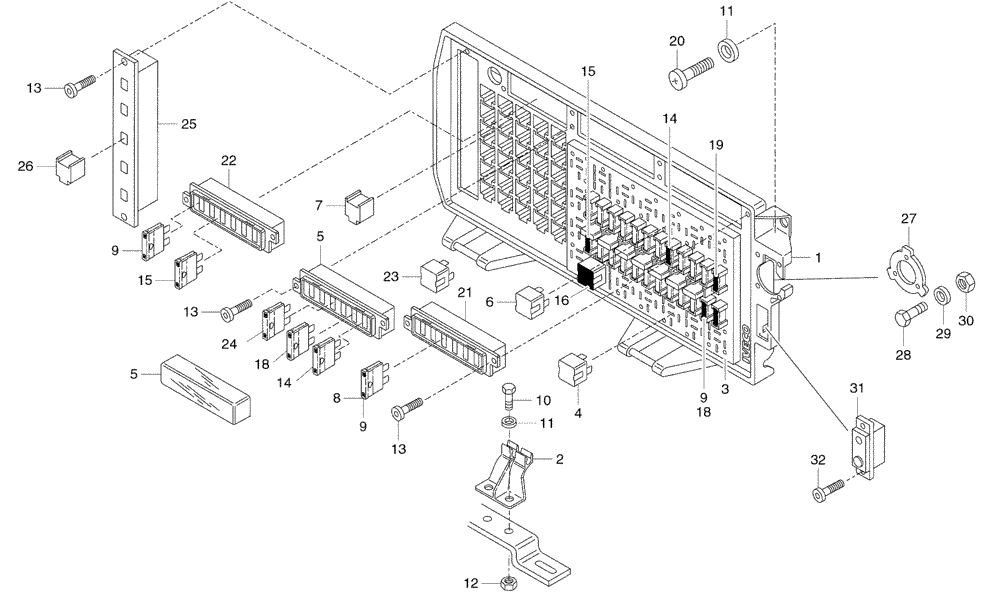

Схема запчастей Case 325 - (6.720/2A[03A]) - ELECTRIC COMPONENTS - CONTROL PANEL / FUSE BLOCK (87442873) (EU 330 PIN 455176, 455247 AND AFTER) (13) - Electrical System / Decals
9
8
16
26
5
11
9
27
14
15
10
32
25
30
28
11
4
15
22
23
31
21
9
1
20
5
13
19
18
14
24
3
13
29
6
2
12
7
18
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

8900117361

SUPPORT

1шт.

2

8900117362

BRACKET

2шт.

3

8900127538

CONTROL UNIT

Replaces 8900114206 Control Unit

1шт.

4

8900105639

RELAY

24V-10/20A

3шт.

5

8900115162

FUSE BOX

1шт.

6

8900102609

RELAY

24V-20A

5шт.

7

8900116885

SWITCH, REMOTE CONTR

24V

9шт.

8

8900112438

FUSE,7.5amp

7,5A

3шт.

9

8900169021

FUSE,10amp

10A

3шт.

10

8900140610

BOLT

M6 x 20

4шт.

11

8900120058

COLLAR

10шт.

12

8900125009

NUT

M6

4шт.

13

8916787104

SELF-TAP SCREW

4,8 x 19

4шт.

14

8900124067

FUSE

20A

2шт.

15

8900112437

FUSE,5amp

5A

2шт.

16

8900124167

FLASHER UNIT

1шт.

18

8900112439

FUSE

15A

2шт.

19

8900112438

FUSE,7.5amp

7,5A

6шт.

20

8917032477

BOLT

M6 x 10

6шт.

21

8900115506

FUSE BOX

1шт.

22

8900115163

FUSE BOX

1шт.

23

8900140111

SWITCH, REMOTE CONTR

24V

1шт.

24

8900115760

FUSE

3A

1шт.

25

8900115164

PLATE

1шт.

26

8900140111

SWITCH, REMOTE CONTR

24V-50A

1шт.

27

89500401352

PLUG

1шт.

28

8900125013

SCREW,M3 x 16mm

4шт.

29

8900010953

WASHER

4шт.

30

8900009278

NUT

M3

4шт.

31

8900124537

BUTTON

1шт.

32

8900103410

SELF-TAP SCREW

9 x 9,5

2шт.
