(36A00001144[001]) - FRAME PARTS (P.I.N. HHD0327BN7PG57000 AND AFTER) (84147747)

Запчасти Case 327B (36A00001144[001]) - FRAME PARTS (P.I.N. HHD0327BN7PG57000 AND AFTER) (84147747) (09) - Implement / Hydraulics / Frame / Brakes

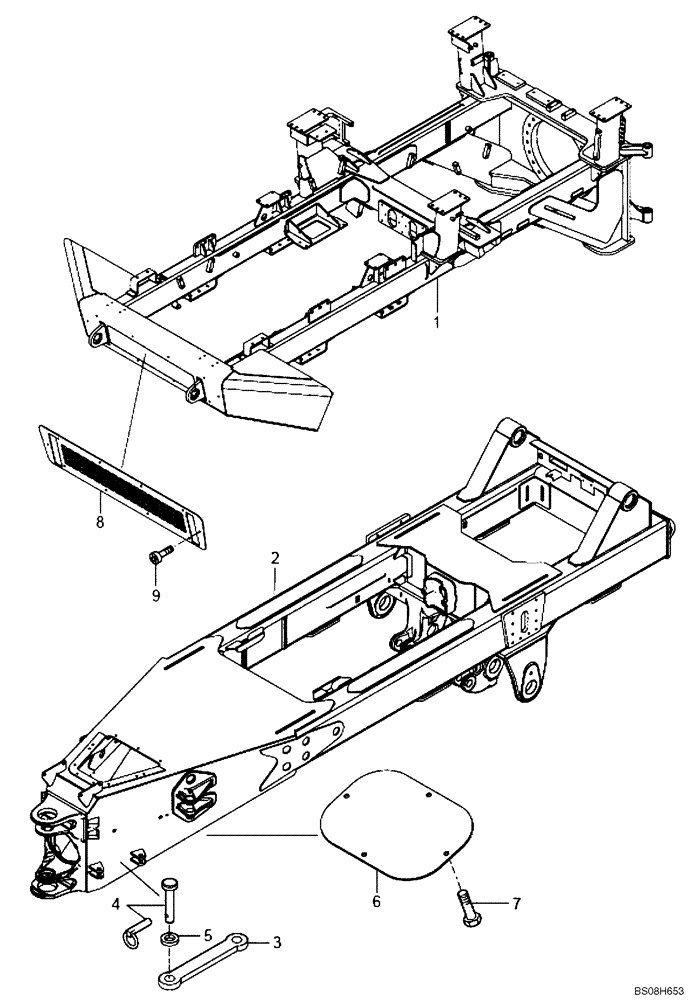

Схема запчастей Case 327B - (36A00001144[001]) - FRAME PARTS (P.I.N. HHD0327BN7PG57000 AND AFTER) (84147747) (09) - Implement / Hydraulics / Frame / Brakes
6
1
3
8
9
4
7
2
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

Frame Components (84147747)

1шт.

1

8900136676

FRAME

Front

1шт.

2

8900136677

FRAME

Rear

1шт.

3

8900194781

BAR

Tie

1шт.

4

8960070061

PIN

2шт.

5

8900101219

WASHER

2шт.

6

89500415268

COVER

1шт.

7

8916587024

BOLT,M10 x 20mm

M10 x 20

4шт.

8

89500417564

GRILLE

1шт.

9

8900125036

BOLT,M6 x 30mm

M6 x 30

10шт.
