(38A00000709[001]) - SUSPENSION INSTALL, FRONT (P.I.N. HHD0327BN7PG57000 AND AFTER) (84151334)

Запчасти Case 327B (38A00000709[001]) - SUSPENSION INSTALL, FRONT (P.I.N. HHD0327BN7PG57000 AND AFTER) (84151334) (09) - Implement / Hydraulics / Frame / Brakes

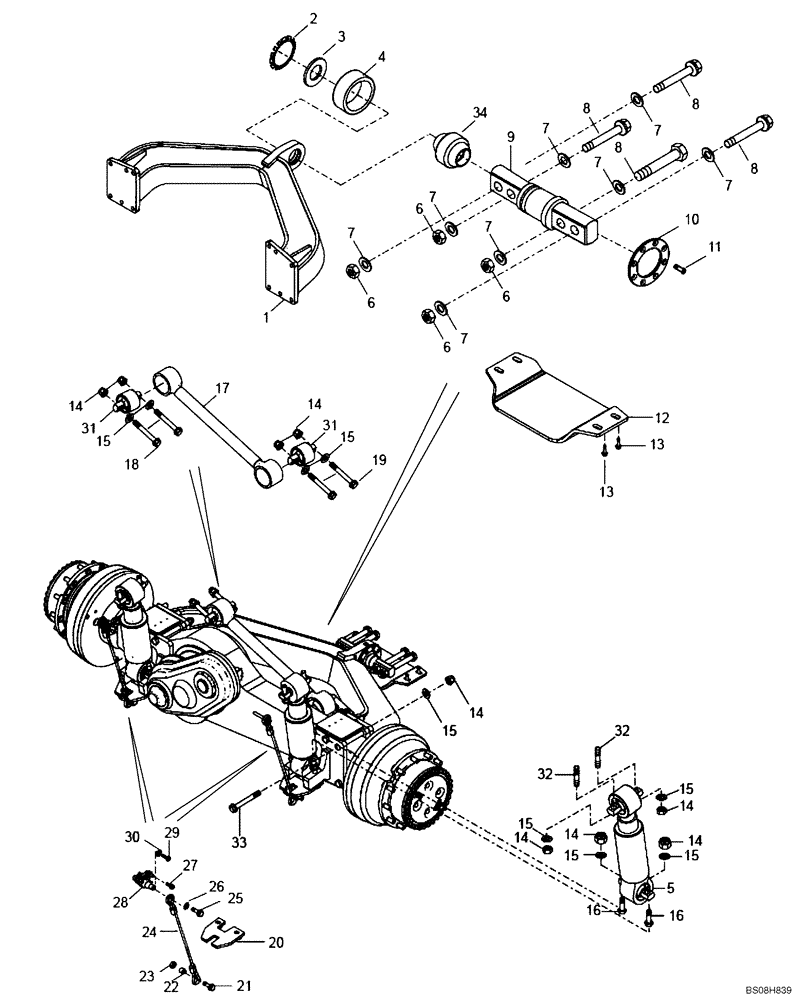

Схема запчастей Case 327B - (38A00000709[001]) - SUSPENSION INSTALL, FRONT (P.I.N. HHD0327BN7PG57000 AND AFTER) (84151334) (09) - Implement / Hydraulics / Frame / Brakes
15
34
14
5
24
8
7
32
28
15
18
7
8
8
10
15
6
21
7
14
8
14
14
7
4
6
15
23
22
1
14
7
26
15
15
31
2
13
20
33
3
12
30
29
25
19
27
16
9
17
16
15
11
6
7
14
14
32
7
31
6
13
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

Front Suspension - Tie Rod (84151334)

1шт.

1

89500431443

FORK

Front Suspension

1шт.

2

8900045110

BEARING LOCK NUT

M65 x 2 Spanner

1шт.

3

89500426994

LOCK WASHER

Lock

1шт.

4

89500431909

SPACER

1шт.

5

89500431196

CYLINDER,Double Acting, 100mm Rod, 120mm Stroke

Assy Front Suspension

2шт.

6

89500422536

LOCK NUT

S.L.

4шт.

7

89500422606

SPRING WASHER

4шт.

8

89500422607

BOLT

M27 x 3 x 250

4шт.

9

89500431908

PIN

1шт.

10

89500406741

FLANGE

1шт.

11

8917345224

SCREW,M10 x 30mm

M10 x 30

8шт.

12

89500431419

PROTECTION PLATE

1шт.

13

8916682535

BOLT

M16 x 40

4шт.

14

8917156531

NUT

M24 x 2

24шт.

15

8917093274

WASHER

Bevel

26шт.

16

89500418676

BOLT

M24 x 2 x 180

6шт.

17

89500432726

TIE-ROD

1шт.

18

89500418676

BOLT

M24 x 2 x 180

6шт.

19

89500402619

BOLT,Hex, M24 x 2 x 210mm

2шт.

20

89500421315

BRACKET

2шт.

21

8916618124

BOLT

M20 x 120

2шт.

22

89500401240

SPACER

2шт.

23

8900125788

LOCK NUT

S.L.

2шт.

24

8900172819

METAL ROPE

2шт.

25

8916681535

BOLT

M14 x 110

2шт.

26

8900107799

COLLAR

2шт.

27

8900135062

SCREW,M14 x 40mm

M14 x 40

4шт.

28

8900107798

SUPPORT

2шт.

29

8916695924

BOLT,M14 x 50mm

M14 x 50

2шт.

30

8900102292

SPRING WASHER

2шт.

31

8998340197

RUBBER JOINT

2шт.

32

89500402625

STUD

4шт.

33

89500431960

BOLT

M24 x 2 x 280

12шт.

34

89500424700

BUSHING

Assy

1шт.
