(43A00000935[001]) - CONNECTIONS, HYDRAULIC STEERING (P.I.N. HHD0327BN7PG57000 AND AFTER) (84161910)

Запчасти Case 327B (43A00000935[001]) - CONNECTIONS, HYDRAULIC STEERING (P.I.N. HHD0327BN7PG57000 AND AFTER) (84161910) (09) - Implement / Hydraulics / Frame / Brakes

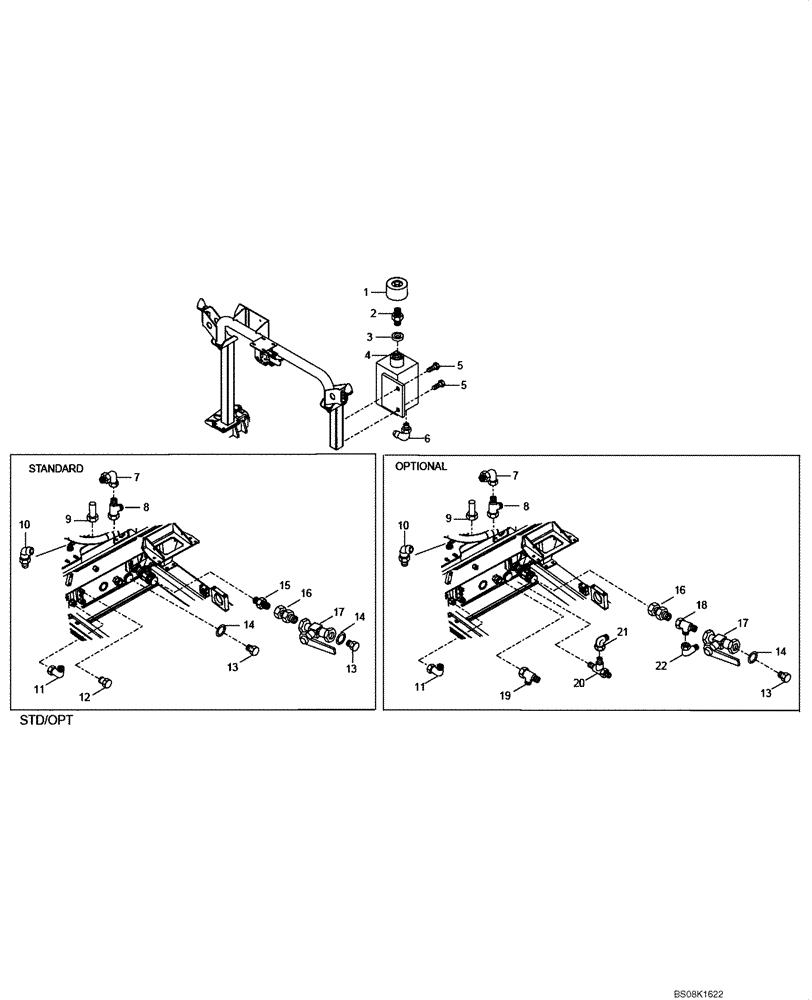

Схема запчастей Case 327B - (43A00000935[001]) - CONNECTIONS, HYDRAULIC STEERING (P.I.N. HHD0327BN7PG57000 AND AFTER) (84161910) (09) - Implement / Hydraulics / Frame / Brakes
13
18
21
6
8
19
2
3
9
13
14
16
5
17
14
22
7
7
8
11
14
10
11
9
1
17
20
13
5
4
10
15
12
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

Steering System Hydraulic Circuit (84161910)

1шт.

1

89500420667

BREATHER

1шт.

2

89500420669

REDUCER FITTING

1шт.

3

8999489019

RING

1шт.

4

89500418735

SEPARATOR

1шт.

5

8900116549

BOLT

M8 x 20

2шт.

6

8900117283

HYD CONNECTOR

Elbow

2шт.

7

89500409067

CONNECTION

Elbow

1шт.

8

89500426597

HYD CONNECTOR

Tee

1шт.

9

89500382599

SENSOR

Temp

1шт.

10

8900117283

HYD CONNECTOR

Elbow

2шт.

11

89500408212

ELBOW

1шт.

12

89500434035

HEX PLUG

Cap

1шт.

13

89500402852

PLUG

Cap

2шт.

14

89500402441

GASKET

2шт.

15

89500403696

HYD CONNECTOR

1шт.

16

89500408591

HYD CONNECTOR

1шт.

17

89500406175

COCK

Valve

1шт.

18

89500424950

TEE

1шт.

19

89500420553

TEE

1шт.

20

89500408592

HYD CONNECTOR

1шт.

21

89500408590

ELBOW

1шт.

22

89500408212

ELBOW

1шт.
