(47A00001939[002]) - HYDRAULIC LINES, REAR DRIVE AXLE W/DRY BRAKE (87583534)

Запчасти Case 327B (47A00001939[002]) - HYDRAULIC LINES, REAR DRIVE AXLE W/DRY BRAKE (87583534) (09) - Implement / Hydraulics / Frame / Brakes

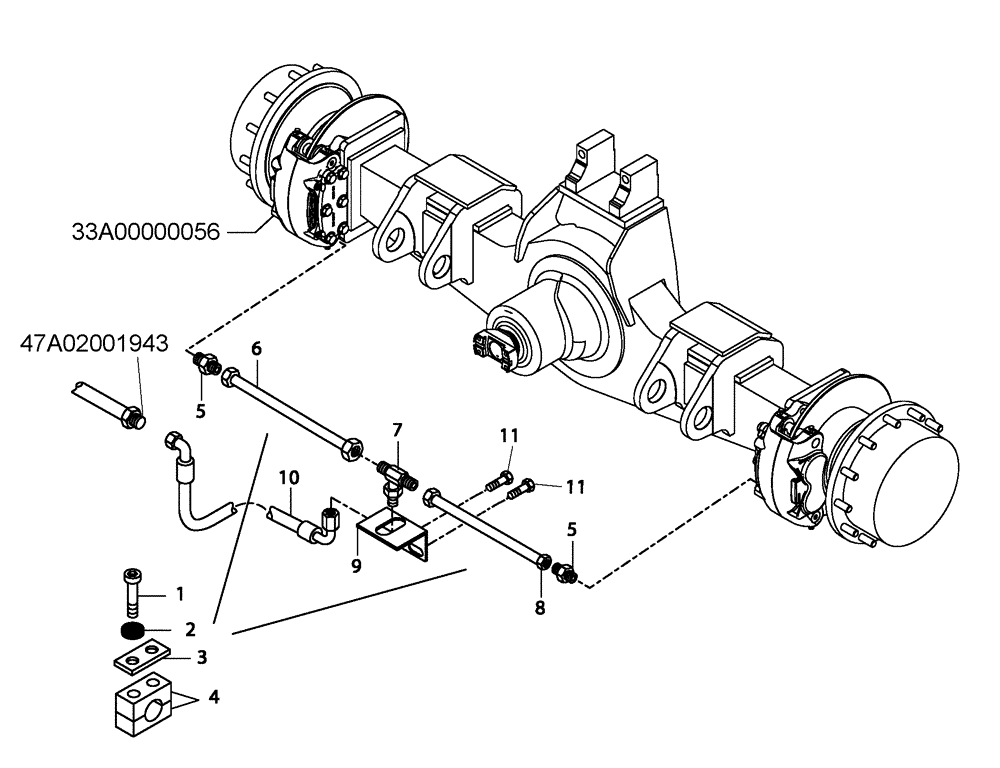

Схема запчастей Case 327B - (47A00001939[002]) - HYDRAULIC LINES, REAR DRIVE AXLE W/DRY BRAKE (87583534) (09) - Implement / Hydraulics / Frame / Brakes
10
7
3
5
2
11
1
9
5
6
11
8
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

8900106597

BOLT

M6 x30

4шт.

2

8900955275

LOCK WASHER

4шт.

3

89500407422

PLATE

2шт.

4

8900108841

COLLAR

2шт.

5

89500424283

HYD CONNECTOR

Replaces 89500413864 Connector, Hyd

2шт.

6

89500421897

TUBE,1.5 mm DIA x 12 mm L

1шт.

7

89500408781

CONNECTION

1шт.

8

89500421898

TUBE,1.5 mm DIA x 12 mm L

1шт.

9

89500418184

BRACKET

1шт.

10

89500409623

HOSE

1шт.

11

8916586424

BOLT,M8 x 25mm

M8 x 25

2шт.
