(47A00001940[002]) - HYDRAULIC LINES, FRONT DRIVE AXLE W/DRY BRAKE (87584000)

Запчасти Case 327B (47A00001940[002]) - HYDRAULIC LINES, FRONT DRIVE AXLE W/DRY BRAKE (87584000) (09) - Implement / Hydraulics / Frame / Brakes

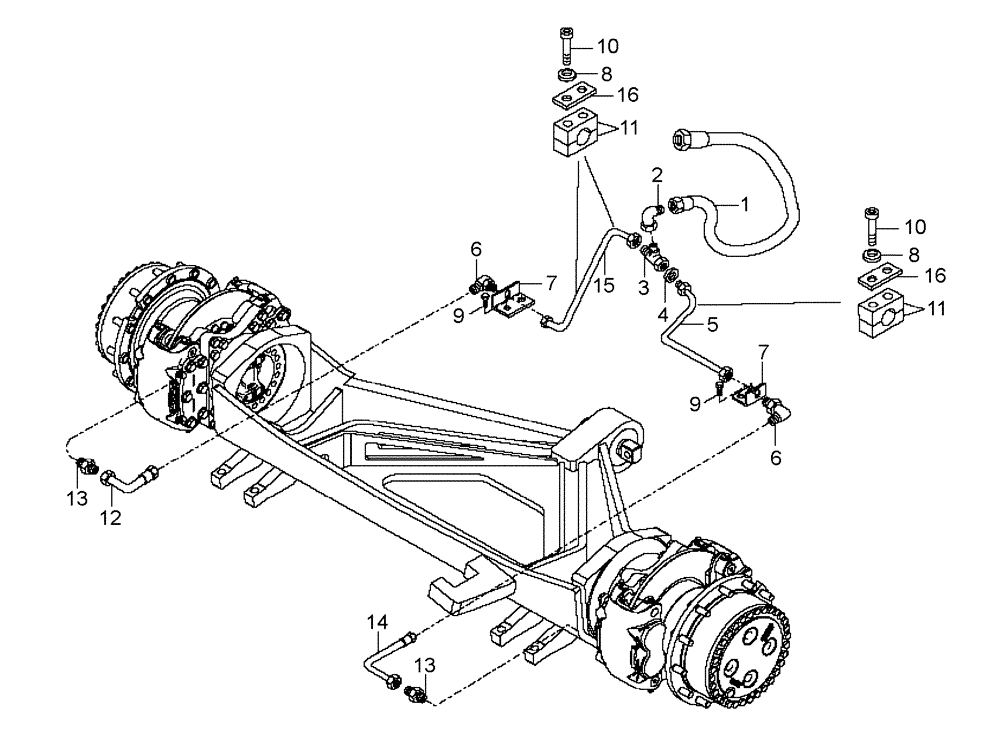

Схема запчастей Case 327B - (47A00001940[002]) - HYDRAULIC LINES, FRONT DRIVE AXLE W/DRY BRAKE (87584000) (09) - Implement / Hydraulics / Frame / Brakes
7
8
8
6
1
12
9
10
6
5
15
9
11
13
3
7
16
13
11
14
4
16
2
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

89500418183

HOSE ASSY.

1шт.

2

89500406108

CONNECTION

1шт.

3

89500409363

CONNECTION

1шт.

4

8900033662

SEALING RING

SEALRING

1шт.

5

89500422045

TUBE,407.2, 52.2 mm L

1шт.

6

89500417584

ELBOW

2шт.

7

89500422007

BRACKET

2шт.

8

8900955275

LOCK WASHER

6шт.

9

8900116550

BOLT,M6 x 10mm

M6 x 10

4шт.

10

8900106597

BOLT

M6 x 30

6шт.

11

8900108841

COLLAR

6шт.

12

89500422004

TUBE,72.2, 66.2 mm L

1шт.

13

89500424283

HYD CONNECTOR

Replaces 89500413864 Connector

2шт.

14

89500422006

TUBE,72.2, 62.2 mm L

1шт.

15

89500422047

TUBE,269.4, 62.2 mm L

1шт.

16

89500407422

PLATE

3шт.
