(47A00002263[001]) - AIR RESERVOIR, PARKING BRAKE (P.I.N. HHD0327BN7PG57000 AND AFTER) (84155551)

Запчасти Case 327B (47A00002263[001]) - AIR RESERVOIR, PARKING BRAKE (P.I.N. HHD0327BN7PG57000 AND AFTER) (84155551) (09) - Implement / Hydraulics / Frame / Brakes

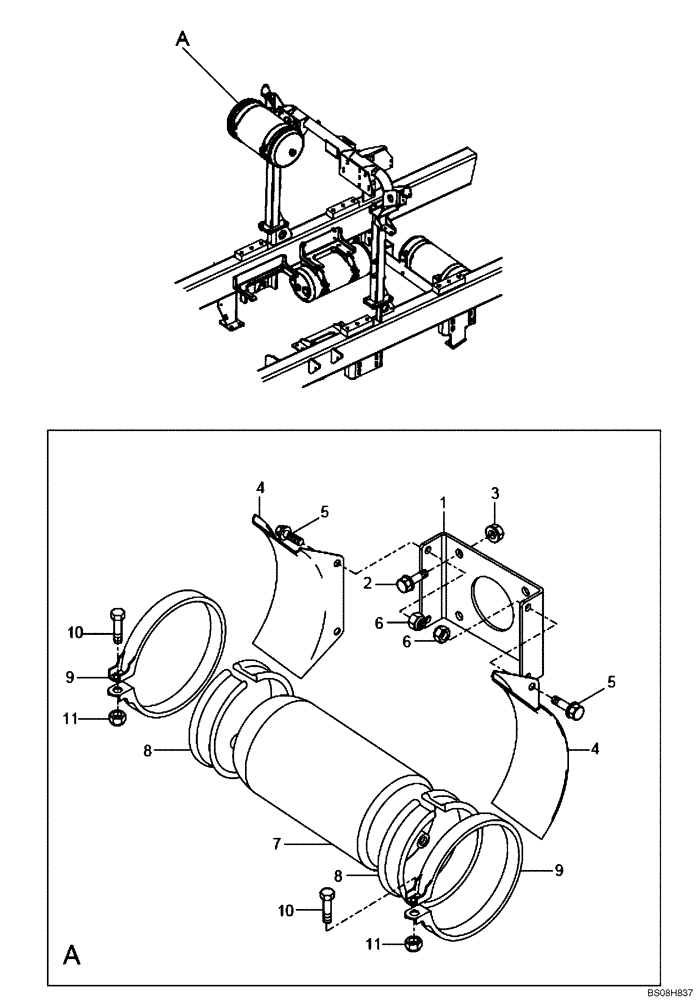

Схема запчастей Case 327B - (47A00002263[001]) - AIR RESERVOIR, PARKING BRAKE (P.I.N. HHD0327BN7PG57000 AND AFTER) (84155551) (09) - Implement / Hydraulics / Frame / Brakes
9
10
4
11
5
1
10
3
2
6
9
8
4
8
5
6
7
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

Air Reservoir, Parking Brake (84155551)

1шт.

1

89500414895

BRACKET

1шт.

2

8918139525

SCREW,M10 x 30mm

M10 x 30

4шт.

3

8900140777

NUT

4шт.

4

8998434930

BRACKET

2шт.

5

8900116549

BOLT

M8 x 20

4шт.

6

8900115122

NUT

S.L.

4шт.

7

89504197588

AIR TANK

1шт.

8

8941006909

RING

2шт.

9

8900113194

CLAMP

Band

2шт.

10

8998435104

SCREW,#10 x 1 1/2"

M10 x 1.5

2шт.

11

8900025351

NUT

S.L.

2шт.
