(49A00001113[001]) - PNEUMATIC LINES, FRONT FRAME (P.I.N. HHD 0327BN7PG57000 AND AFTER) (84188876)

Запчасти Case 327B (49A00001113[001]) - PNEUMATIC LINES, FRONT FRAME (P.I.N. HHD 0327BN7PG57000 AND AFTER) (84188876) (09) - Implement / Hydraulics / Frame / Brakes

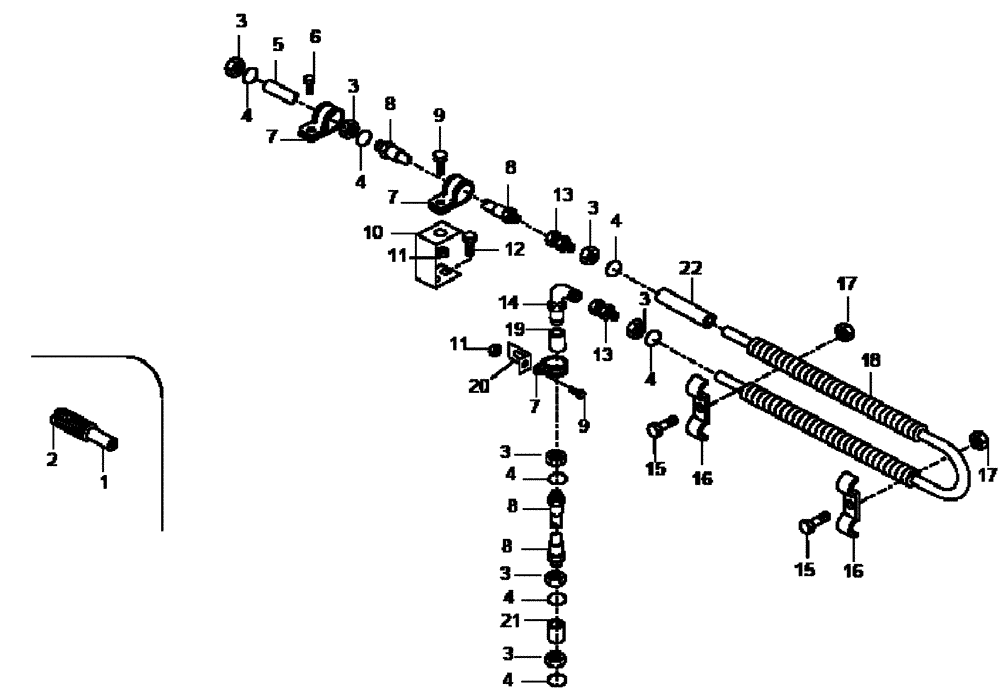

Схема запчастей Case 327B - (49A00001113[001]) - PNEUMATIC LINES, FRONT FRAME (P.I.N. HHD 0327BN7PG57000 AND AFTER) (84188876) (09) - Implement / Hydraulics / Frame / Brakes
3
17
4
3
9
5
3
4
13
11
7
20
4
18
4
19
4
15
7
14
7
3
6
15
8
4
22
8
3
10
16
17
13
16
3
11
8
9
4
2
21
3
12
1
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

Pneumatic Lines, Front Frame (84188876)

1шт.

1

8900095210

PLASTIC-RUBBER TUBE

2шт.

2

8900095153

FLEXIBLE SHEATH

2шт.

3

8900141384

NUT

10шт.

4

8900141385

RING

10шт.

5

89500418257

TUBE,18 mm DIA x 580 mm L

Copper

1шт.

6

8900121098

BOLT,M8 x 16mm

M8 x 16

1шт.

7

41202595

BRACKET

Clamp Band

3шт.

8

8900110455

HOSE

2шт.

9

8900116549

BOLT

M8 x 20

3шт.

10

89500418261

BRACKET

1шт.

11

8900115122

NUT

S.L.

3шт.

12

8900116550

BOLT,M6 x 10mm

M6 x 10

2шт.

13

89500434748

HYD CONNECTOR

2шт.

14

8900168723

HYD CONNECTOR

1шт.

15

8900124628

BOLT

M6 x 20

2шт.

16

89500408059

CLAMP

2шт.

17

8900125009

NUT

2шт.

18

8941005495

HEAT EXCHANGER

1шт.

19

89500418368

TUBE,18 mm DIA x 190 mm L

Copper

1шт.

20

8900174638

BRACKET

1шт.

21

89500418254

TUBE,18 mm DIA x 165 mm L

Copper

1шт.
