(49A01001106[001]) - PNEUMATIC LINES, FRONT FRAME (P.I.N. HHD 0327BN7PG57000 AND AFTER) (84188953)

Запчасти Case 327B (49A01001106[001]) - PNEUMATIC LINES, FRONT FRAME (P.I.N. HHD 0327BN7PG57000 AND AFTER) (84188953) (09) - Implement / Hydraulics / Frame / Brakes

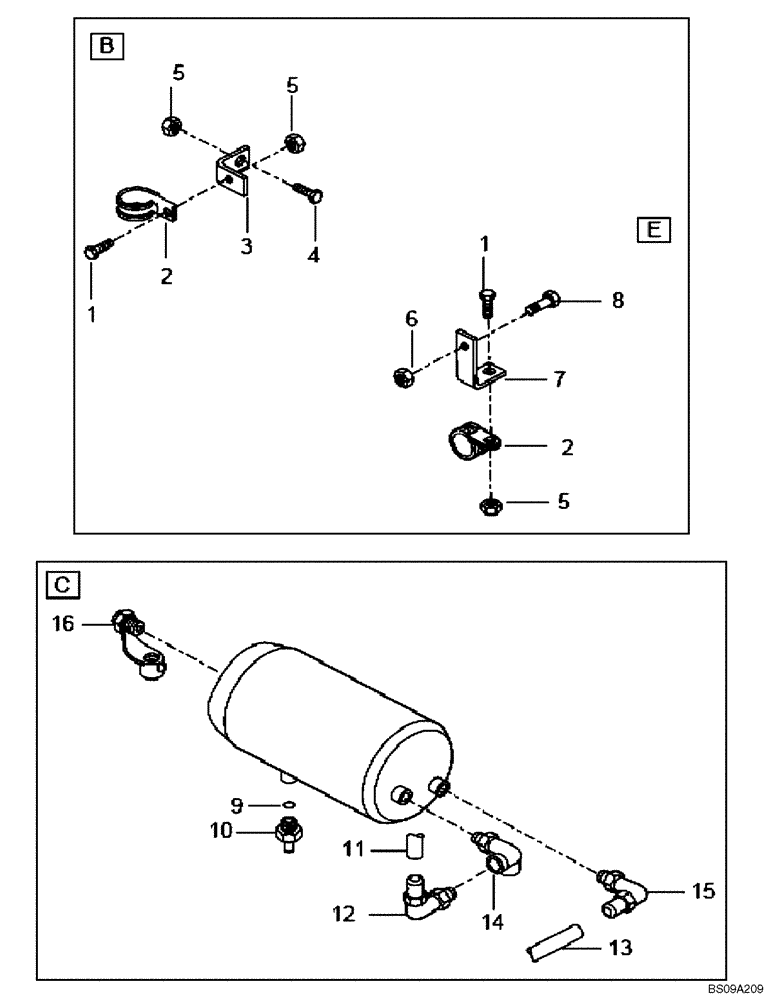

Схема запчастей Case 327B - (49A01001106[001]) - PNEUMATIC LINES, FRONT FRAME (P.I.N. HHD 0327BN7PG57000 AND AFTER) (84188953) (09) - Implement / Hydraulics / Frame / Brakes
5
13
2
7
6
9
4
15
8
16
2
5
12
5
1
1
11
3
10
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

Pneumatic Lines, Front Frame (84188953)

1шт.

1

8900116549

BOLT

M8 x 20

3шт.

2

89500408251

STRAP

Clamp

3шт.

3

8900163681

BRACKET

1шт.

4

8916586424

BOLT,M8 x 25mm

M8 x 25

1шт.

5

8900115122

NUT

S.L.

6шт.

6

8900140777

NUT

1шт.

7

89500433729

BRACKET

1шт.

8

8900115589

BOLT

M10 x 30

1шт.

9

8900105501

SEALING RING COLLAR

1шт.

10

8900055240

VALVE

1шт.

11

8900095211

HOSE

Plastic

1шт.

12

8900117282

HYD CONNECTOR

Elbow

1шт.

13

8900095213

PLASTIC-RUBBER TUBE

1шт.

14

8904832082

HYD CONNECTOR

1шт.

15

8900117284

HYD CONNECTOR

Elbow

1шт.

16

8900178915

HYD CONNECTOR

1шт.
