(72A00000737[001]) - HYDRAULIC DUMP CIRCUIT (87561487)

Запчасти Case 327B (72A00000737[001]) - HYDRAULIC DUMP CIRCUIT (87561487) (09) - Implement / Hydraulics / Frame / Brakes

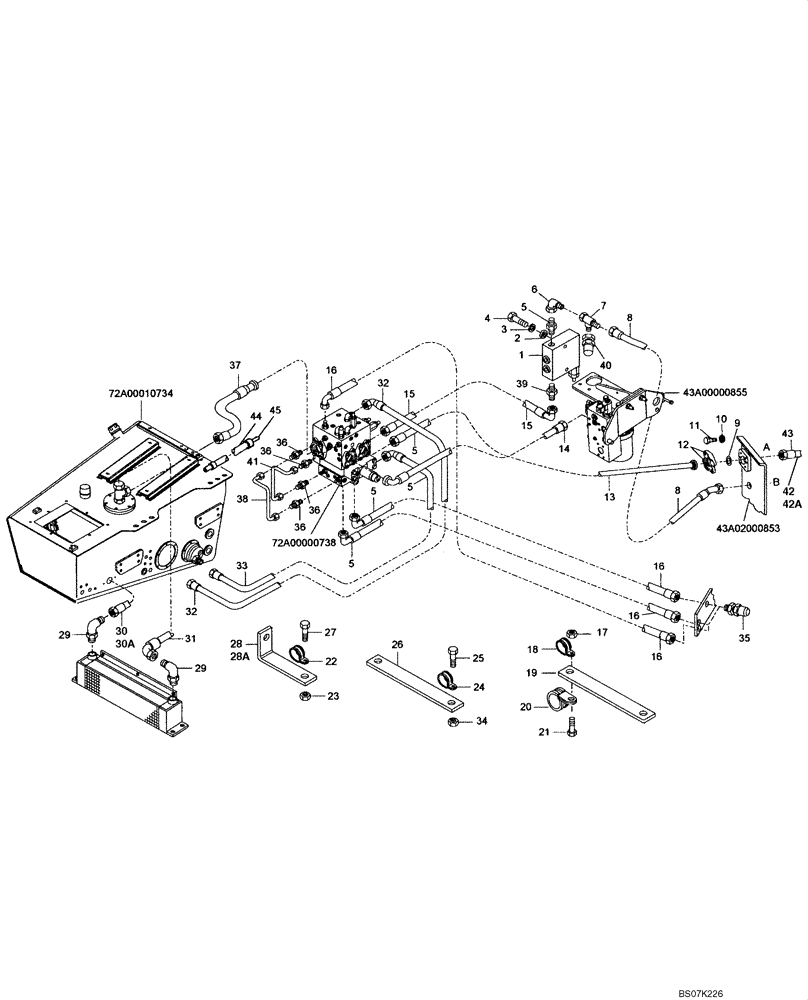

Схема запчастей Case 327B - (72A00000737[001]) - HYDRAULIC DUMP CIRCUIT (87561487) (09) - Implement / Hydraulics / Frame / Brakes
36
16
17
16
34
72a00000738
5
14
43a02000853
7
18
16
8
28a
4
19
8
43
1
5
36
26
3
30a
25
24
35
44
21
6
36
29
11
5
16
5
31
28
13
12
10
39
27
72a00010734
43a00000855
15
42
30
40
45
36
20
23
5
32
29
38
33
22
41
15
37
42a
2
9
32
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

89500411120

VALVE

1шт.

2

8900956220

LOCK WASHER

2шт.

3

8900145012

COLLAR

2шт.

4

8900042044

BOLT,M8 x 65mm

M8 x 65

2шт.

5

89500408432

HYD CONNECTOR

1шт.

6

89500406108

CONNECTION

1шт.

7

89500410770

HYD CONNECTOR

1шт.

8

89500417333

HOSE ASSY.

1шт.

9

8917289180

O-RING

2шт.

10

8900115529

LOCK WASHER

8шт.

11

8900119987

BOLT

M12 x 40

8шт.

12

8900191433

FLANGE

4шт.

13

89500417325

HOSE ASSY.

1шт.

14

89500419810

HOSE ASSY.

1шт.

15

89500417324

HOSE ASSY.

1шт.

16

89500419516

HOSE ASSY.

3шт.

17

8900140777

NUT

1шт.

18

8900102897

COLLAR

1шт.

19

89500417692

PLATE

1шт.

20

8900180342

HOSE CLAMP

1шт.

21

8916587024

BOLT,M10 x 20mm

M10 x 20

1шт.

22

8917317590

COLLAR

Qty Was 2

1-2шт.

23

8900115122

NUT

1шт.

24

8917315790

HOSE CLAMP

1шт.

25

8900124628

BOLT

M6 x 20

1шт.

26

8900195121

BRACKET

1шт.

27

8900116549

BOLT

M8 x 20; Qty Was 3

2-3шт.

28

8900170234

BRACKET

If Used; Bracket 25mm Wide

1шт.

28a

8900167175

BRACKET

If Used; Bracket 40mm Wide

1шт.

29

89500413474

ELBOW

2шт.

30

89500417323

HOSE ASSY.

If Used; 790mm Length

1шт.

30a

89500420874

HOSE

HOSE ASSY, If Used; 820mm Length

1шт.

31

89500419927

HOSE ASSY.

1шт.

32

89500417335

HOSE

1шт.

33

89500417336

HOSE ASSY.

1шт.

34

8900125009

NUT

1шт.

35

8900189997

HYD CONNECTOR

3шт.

36

89500407467

CONNECTION

4шт.

37

89500432180

HOSE

1шт.

38

89500407580

PIPE

1шт.

39

89500406117

HYD CONNECTOR

1шт.

40

8900183360

SWIVEL CONNECTION

1шт.

41

89500407581

PIPE

1шт.

42

89500418750

SECURING STRAP

BAND; If Used; Velcro Strap With Metal Buckels For 111mm - 115mm Dia Bundles (356mm Circumference)

1шт.

42a

89500414751

SECURING STRAP

CLAMP BAND, If Used; Velcro Strap With Metal Buckels For 192mm - 196Dia Bundles (610mm Circumference) Qty Was 1; Not Illustrated

3шт.

43

89500417589

HOSE ASSY.

1шт.

44

8900095213

PLASTIC-RUBBER TUBE

If Used

1шт.

45

8900095201

TUBE

If Used

1шт.
