(72A00000769[001]) - HYDRAULICS, DUMP SYSTEM (P.I.N.HHD0327BN7PG58000 AND AFTER) (84162132)

Запчасти Case 327B (72A00000769[001]) - HYDRAULICS, DUMP SYSTEM (P.I.N.HHD0327BN7PG58000 AND AFTER) (84162132) (09) - Implement / Hydraulics / Frame / Brakes

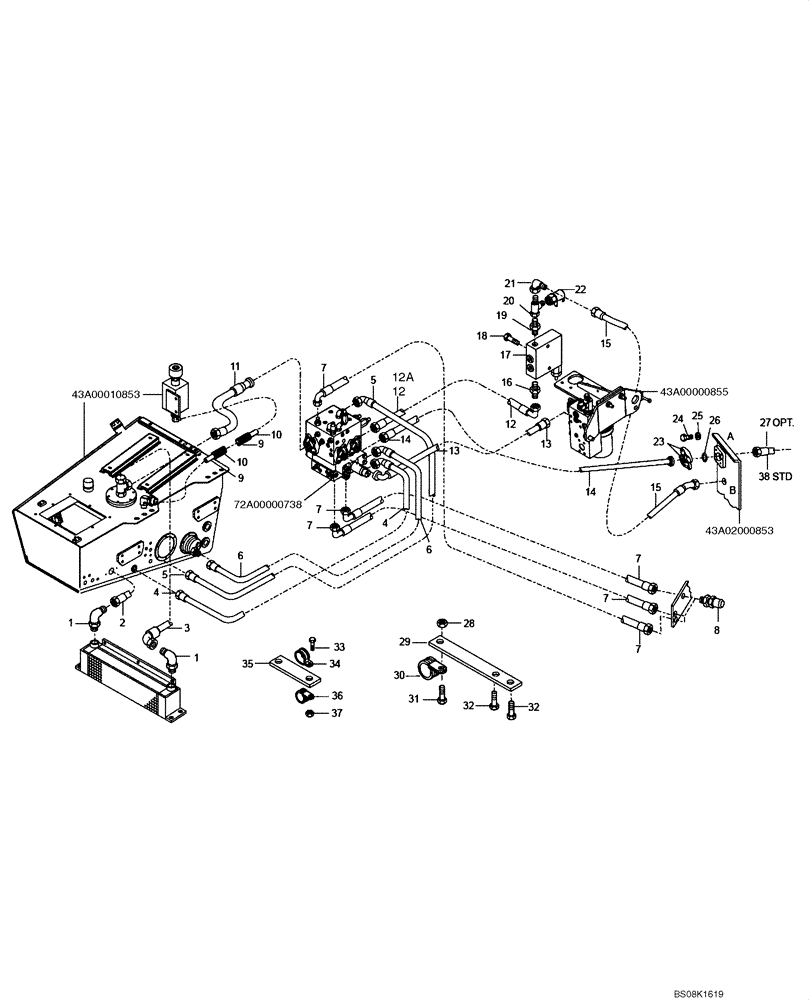

Схема запчастей Case 327B - (72A00000769[001]) - HYDRAULICS, DUMP SYSTEM (P.I.N.HHD0327BN7PG58000 AND AFTER) (84162132) (09) - Implement / Hydraulics / Frame / Brakes
11
5
31
3
35
13
7
72a00000738
43a02000853
9
7
12a
5
6
19
15
37
27
2
16
4
7
32
20
43a00010853
18
6
10
34
23
17
7
30
38
9
43a00000855
7
26
14
12
29
1
24
25
14
22
8
21
7
13
36
32
12
10
4
33
15
1
28
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

Hydraulics, Dump System (84162132)

1шт.

1

89500413474

ELBOW

2шт.

2

89500420874

HOSE

1шт.

3

89500419927

HOSE ASSY.

1шт.

4

89500417336

HOSE ASSY.

1шт.

5

89500417335

HOSE

1шт.

6

89500434185

HYDRAULIC HOSE

1шт.

7

89500419516

HOSE ASSY.

3шт.

8

8900189997

HYD CONNECTOR

3шт.

9

8900095213

PLASTIC-RUBBER TUBE

1шт.

10

8900095201

TUBE

Corrugated

1шт.

11

89500432180

HOSE

Hydraulic

1шт.

12

89500428185

HYDRAULIC HOSE

1290MM Long; If Used

1шт.

12a

89500417324

HOSE ASSY.

1140MM Long; If Used

1шт.

13

89500419810

HOSE ASSY.

1шт.

14

89500434770

HYDRAULIC HOSE

1шт.

15

89500417333

HOSE ASSY.

3шт.

16

89500406117

HYD CONNECTOR

1шт.

17

89500411120

VALVE

Counter Balance Body Tipping

1шт.

18

8900115479

BOLT

M8 x 60

2шт.

19

89500408432

HYD CONNECTOR

1шт.

20

89500410770

HYD CONNECTOR

1шт.

21

89500406108

CONNECTION

Elbow

1шт.

22

8900183360

SWIVEL CONNECTION

1шт.

23

8900191433

FLANGE

Split

4шт.

24

8900119987

BOLT

M12 x 40

8шт.

25

8917095214

PLUG

8шт.

26

8917289180

O-RING

2шт.

27

89500417589

HOSE ASSY.

1шт.

28

8900140777

NUT

1шт.

29

89500417692

PLATE

1шт.

30

8900180342

HOSE CLAMP

1шт.

31

8916587024

BOLT,M10 x 20mm

M10 x 20

1шт.

32

8900116549

BOLT

M8 x 20

2шт.

33

8900124628

BOLT

M6 x 20

1шт.

34

8900102897

COLLAR

Clamp Band

1шт.

35

8900195121

BRACKET

1шт.

36

8917315790

HOSE CLAMP

1шт.

37

8900125009

NUT

1шт.

38

89500426034

HOSE ASSY.

1шт.
