(72A00000770[001]) - VALVE, HYDRAULIC DISTRIBUTION (P.I.N. HHD0327BN7PG57000 AND AFTER) (84160209)

Запчасти Case 327B (72A00000770[001]) - VALVE, HYDRAULIC DISTRIBUTION (P.I.N. HHD0327BN7PG57000 AND AFTER) (84160209) (09) - Implement / Hydraulics / Frame / Brakes

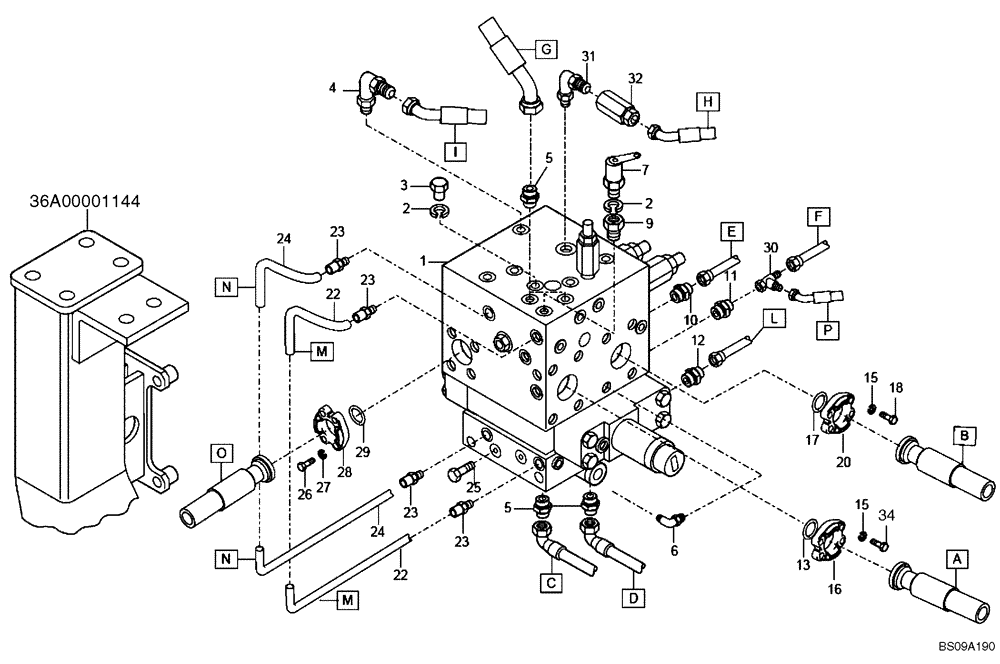

Схема запчастей Case 327B - (72A00000770[001]) - VALVE, HYDRAULIC DISTRIBUTION (P.I.N. HHD0327BN7PG57000 AND AFTER) (84160209) (09) - Implement / Hydraulics / Frame / Brakes
9
6
3
4
5
34
23
32
22
17
36a00001144
23
27
24
28
2
13
31
11
15
25
26
23
7
2
30
10
29
16
12
15
20
1
22
24
5
23
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

Distribution Valve, Dump System (84160209)

1шт.

1

89500433942

HYDRAULIC VALVE

Dump System Distribution

1шт.

2

89500413896

SEALING WASHER

2шт.

3

8900005447

PLUG

1шт.

4

89500406103

CONNECTION

Elbow

1шт.

5

89500408181

CONNECTION

3шт.

6

89500406102

CONNECTION

Elbow

1шт.

7

8900183360

SWIVEL CONNECTION

1шт.

9

89500429587

ADAPTER

1шт.

10

89500410773

HYD CONNECTOR

1шт.

11

89500407730

CONNECTION

1шт.

12

89500403720

CONNECTION

1шт.

13

8917289180

O-RING

1шт.

15

8900955184

COLLAR

8шт.

16

8900191136

FLANGE

Split

2шт.

17

8917289480

O-RING

SEALRING

1шт.

18

8900125707

BOLT,M10 x 30mm

M10 x 30

8шт.

20

8900191133

FLANGE

Split

2шт.

22

89500407580

PIPE

Iron

1шт.

23

89500407467

CONNECTION

4шт.

24

89500407581

PIPE

Iron

1шт.

25

8900127578

BOLT

M12 x 40

4шт.

26

8900191135

FLANGE

Split

2шт.

27

8917095214

PLUG

4шт.

28

8916710435

BOLT

M12 x 30

4шт.

29

8900125073

SEALING RING

SEALRING

1шт.

31

89500426301

ELBOW

90 Degree

1шт.

32

89500401674

HYDRAULIC VALVE

1шт.

33

89500403863

HYD CONNECTOR

1шт.

34

8900103291

BOLT

4шт.
