(72A00020730[001]) - HYDRAULIC CIRCUIT - DUMP SYSTEM (87491044)

Запчасти Case 327B (72A00020730[001]) - HYDRAULIC CIRCUIT - DUMP SYSTEM (87491044) (09) - Implement / Hydraulics / Frame / Brakes

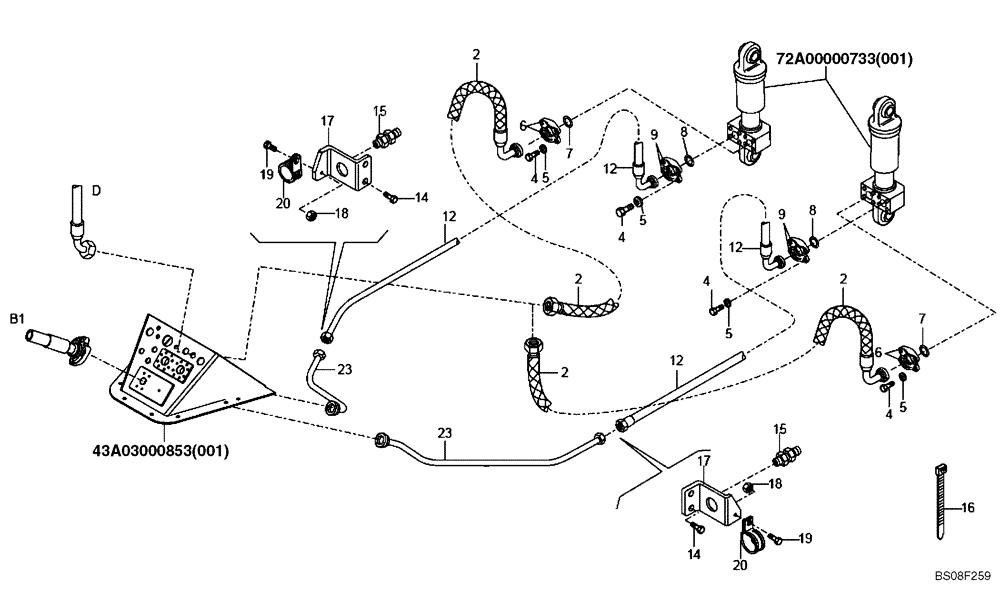

Схема запчастей Case 327B - (72A00020730[001]) - HYDRAULIC CIRCUIT - DUMP SYSTEM (87491044) (09) - Implement / Hydraulics / Frame / Brakes
16
2
72a00000733(001)
19
7
8
6
5
5
2
43a03000853(001)
5
19
15
9
4
4
14
12
5
12
2
23
20
4
12
23
6
12
15
7
4
17
8
14
17
20
18
9
18
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

2

89500417422

HOSE ASSY.

2шт.

4

8916627634

BOLT

M10 x 30

16шт.

5

8900001049

LOCK WASHER

16шт.

6

8900191136

FLANGE

Split

4шт.

7

8917289180

O-RING

2шт.

8

8900005720

SEALING RING

SEALRING

2шт.

9

8900191133

FLANGE

Split

4шт.

12

89500421880

HOSE ASSY.,25.4mm ID x 1560mm L

2шт.

14

8916587024

BOLT,M10 x 20mm

M10 x 20

4шт.

15

89500406222

HYD CONNECTOR

2шт.

16

8900150511

COLLAR

15шт.

17

89500421495

BRACKET

2шт.

18

8900125009

NUT

2шт.

19

8916597224

SCREW,M6 x 18mm

M6 x 18

2шт.

20

8900110039

COLLAR

4шт.

23

89500426032

HOSE ASSY.

2шт.
