(72A00020737[001]) - DUMP SYSTEM HYDRAULIC LINES (87492885)

Запчасти Case 327B (72A00020737[001]) - DUMP SYSTEM HYDRAULIC LINES (87492885) (09) - Implement / Hydraulics / Frame / Brakes

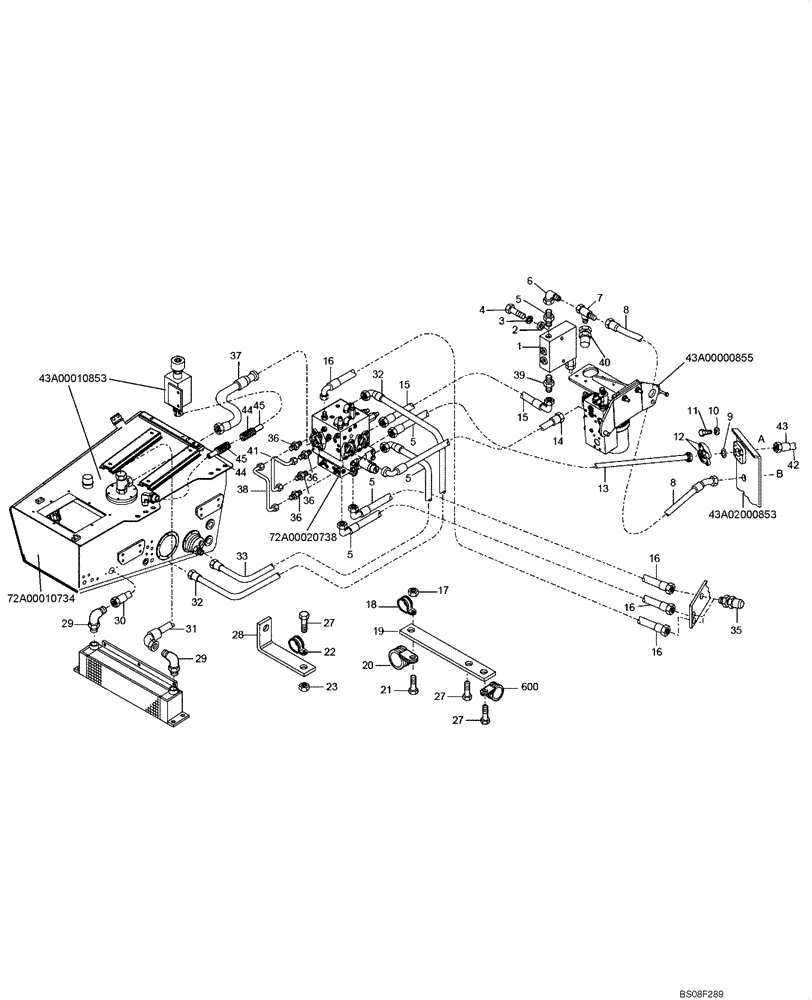

Схема запчастей Case 327B - (72A00020737[001]) - DUMP SYSTEM HYDRAULIC LINES (87492885) (09) - Implement / Hydraulics / Frame / Brakes
600
10
15
27
29
5
32
5
44
72a00020738
43a00000855
15
16
27
27
43
42
43a00010853
45
36
28
36
14
43a02000853
31
5
38
17
2
40
8
36
19
41
32
18
35
5
39
16
30
23
1
7
21
22
72a00010734
4
13
37
6
11
29
36
44
33
12
45
3
20
9
16
16
5
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

89500411120

VALVE

1шт.

2

8900956220

LOCK WASHER

2шт.

3

8900145012

COLLAR

2шт.

4

8900042044

BOLT,M8 x 65mm

M8 x 65

2шт.

5

89500408432

HYD CONNECTOR

1шт.

6

89500406108

CONNECTION

Elbow

1шт.

7

89500410770

HYD CONNECTOR

Tee

1шт.

8

89500417333

HOSE ASSY.

1шт.

9

8917289180

O-RING

2шт.

10

8900115529

LOCK WASHER

8шт.

11

8900119987

BOLT

M12 x 40

8шт.

12

8900191433

FLANGE

Split

4шт.

13

89500417325

HOSE ASSY.

1шт.

14

89500419810

HOSE ASSY.

1шт.

15

89500417324

HOSE ASSY.

1шт.

16

89500419516

HOSE ASSY.

3шт.

17

8900140777

NUT

1шт.

18

8900102897

COLLAR

1шт.

19

89500417692

PLATE

1шт.

20

8900180342

HOSE CLAMP

1шт.

21

8916587024

BOLT,M10 x 20mm

M10 x 20

1шт.

22

8917317590

COLLAR

1шт.

23

8900115122

NUT

S.L.

1шт.

24

8917315790

HOSE CLAMP

1шт.

25

8900124628

BOLT

M6 x 20

1шт.

26

8900195121

BRACKET

1шт.

27

8900116549

BOLT

M8 x 20

2шт.

28

8900167175

BRACKET

1шт.

29

89500413474

ELBOW

Connector

2шт.

30

89500420874

HOSE

HOSE

1шт.

31

89500419927

HOSE ASSY.

1шт.

32

89500417335

HOSE

1шт.

33

89500417336

HOSE ASSY.

1шт.

34

8900125009

NUT

1шт.

35

8900189997

HYD CONNECTOR

3шт.

36

89500407467

CONNECTION

4шт.

37

89500432180

HOSE

HOSE, HYDRAULIC ;Replaces 89500407748 Hose Used On Some Models

1шт.

38

89500407580

PIPE

Iron

1шт.

39

89500406117

HYD CONNECTOR

1шт.

40

8900183360

SWIVEL CONNECTION

1шт.

41

89500407581

PIPE

1шт.

42

89500418750

SECURING STRAP

1шт.

43

89500417589

HOSE ASSY.

If Used; Two 1" SAE Flange Fittings

1шт.

43

89500426034

HOSE ASSY.

If Used; One 1" SAE Flang Fitting - One 1 7/16-12 Female Fitting

1шт.

44

8900095213

PLASTIC-RUBBER TUBE

1шт.

45

8900095201

TUBE

Corrugated

1шт.
