(94A02000529[001]) - AUTO GREASING, FRONT FRAME (P.I.N. HHD0327BN7PG57000 AND AFTER) (84189299)

Запчасти Case 327B (94A02000529[001]) - AUTO GREASING, FRONT FRAME (P.I.N. HHD0327BN7PG57000 AND AFTER) (84189299) (09) - Implement / Hydraulics / Frame / Brakes

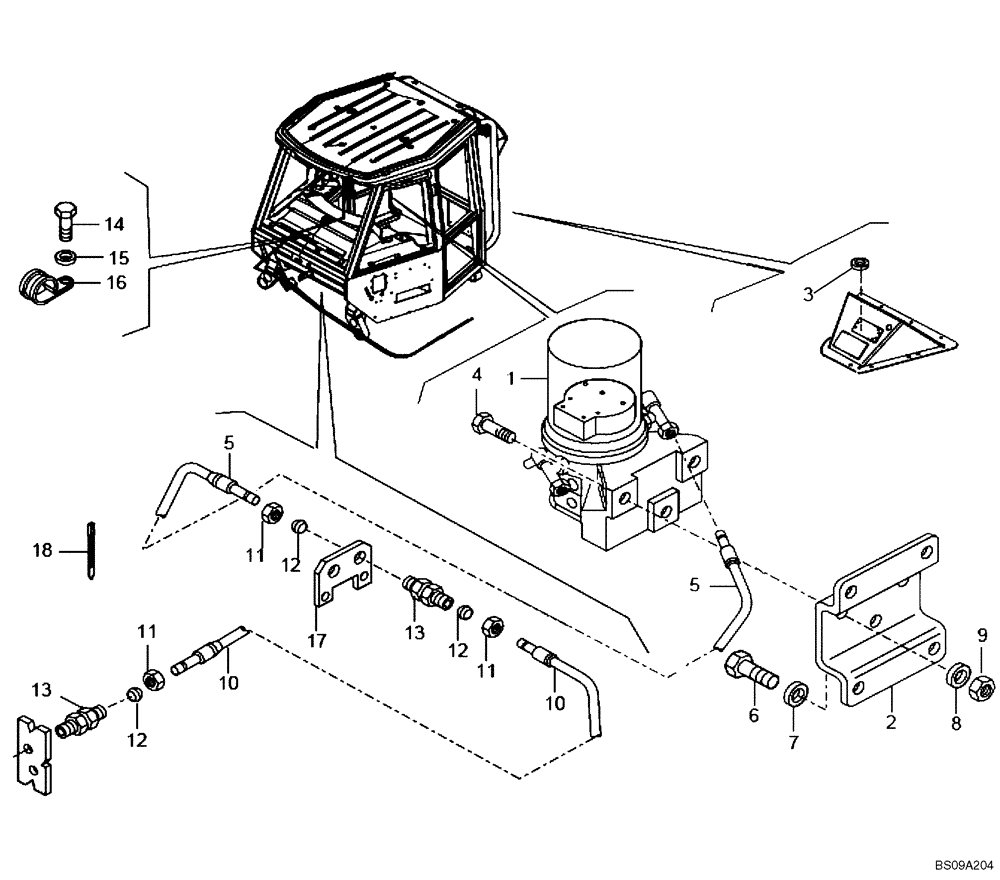

Схема запчастей Case 327B - (94A02000529[001]) - AUTO GREASING, FRONT FRAME (P.I.N. HHD0327BN7PG57000 AND AFTER) (84189299) (09) - Implement / Hydraulics / Frame / Brakes
4
5
3
6
8
17
12
11
14
10
15
7
12
10
9
11
1
12
2
16
18
13
13
5
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

Auto Greasing, Front Frame (84189299)

1шт.

1

89500419163

PUMP

Grease - See fig 94B0000007(001) for Breakdown

1шт.

2

89500409829

SUPPORT

1шт.

3

8900122469

GROMMET

1шт.

4

8900141336

BOLT

3шт.

5

89500419175

HOSE ASSY.

1шт.

6

8918139525

SCREW,M10 x 30mm

4шт.

7

8900113173

WASHER

Flat

4шт.

8

8900113172

WASHER

3шт.

9

8900140590

NUT

3шт.

10

89500430662

HYDRAULIC HOSE

1шт.

11

8916578115

HYD CONNECTOR

6шт.

12

8916507314

FERRULE

Cone

6шт.

13

89500401575

HYD CONNECTOR

3шт.

14

8900103735

BOLT

3шт.

15

8900104348

WASHER

3шт.

16

8900049243

COLLAR

Strap Band

3шт.

17

8900179757

PLATE

1шт.

18

8900046313

COLLAR

Strap Band

4шт.
