(98A00000863[001]) - SHIELDS, LOWER FRONT FRAME (87520068)

Запчасти Case 327B (98A00000863[001]) - SHIELDS, LOWER FRONT FRAME (87520068) (09) - Implement / Hydraulics / Frame / Brakes

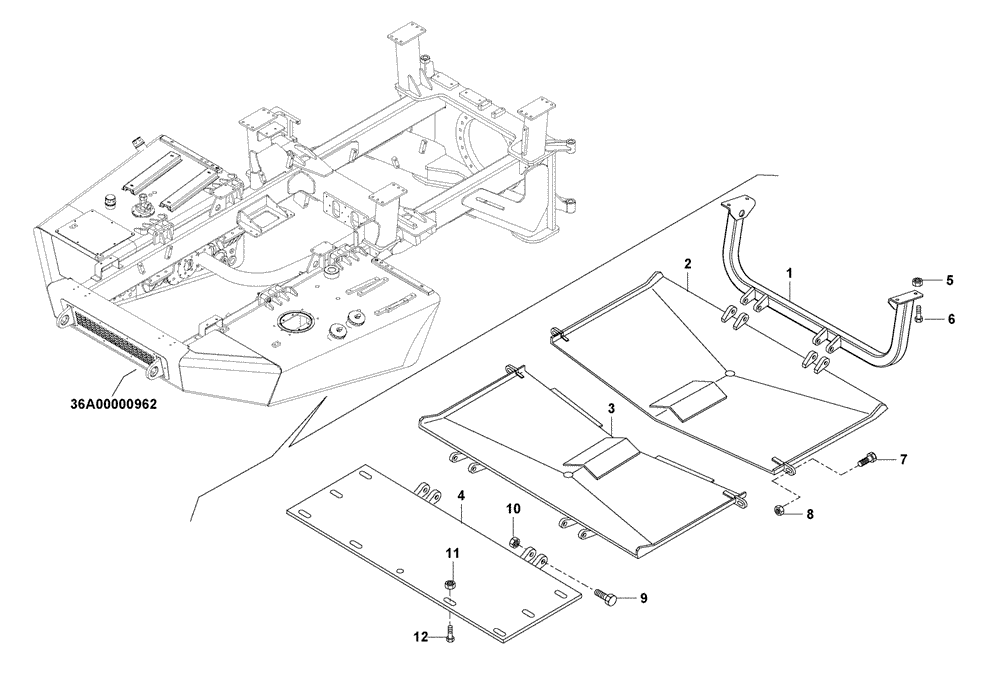

Схема запчастей Case 327B - (98A00000863[001]) - SHIELDS, LOWER FRONT FRAME (87520068) (09) - Implement / Hydraulics / Frame / Brakes
12
3
4
11
2
7
8
10
5
6
1
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

89500417388

SUPPORT

1шт.

2

89500417658

SHIELD

1шт.

3

89500417656

SHIELD

1шт.

4

89500417654

SHIELD

1шт.

5

8900118202

NUT

4шт.

6

8900118223

BOLT,M12 x 30mm

M12 x 30

4шт.

7

8900125006

BOLT

M14 x 90

4шт.

8

8900055342

NUT

4шт.

9

8900011999

BOLT

M12 x 80

4шт.

10

8900055100

SPECIAL NUT

SPL; Replaces 8900134430 Nut

4шт.

11

8900140777

NUT

9шт.

12

8918139525

SCREW,M10 x 30mm

M10 x 30

9шт.
