(67A00001613[001]) - CONTROL UNIT, ELECTRONIC (87518738)

Запчасти Case 327B (67A00001613[001]) - CONTROL UNIT, ELECTRONIC (87518738) (13) - Electrical System / Decals

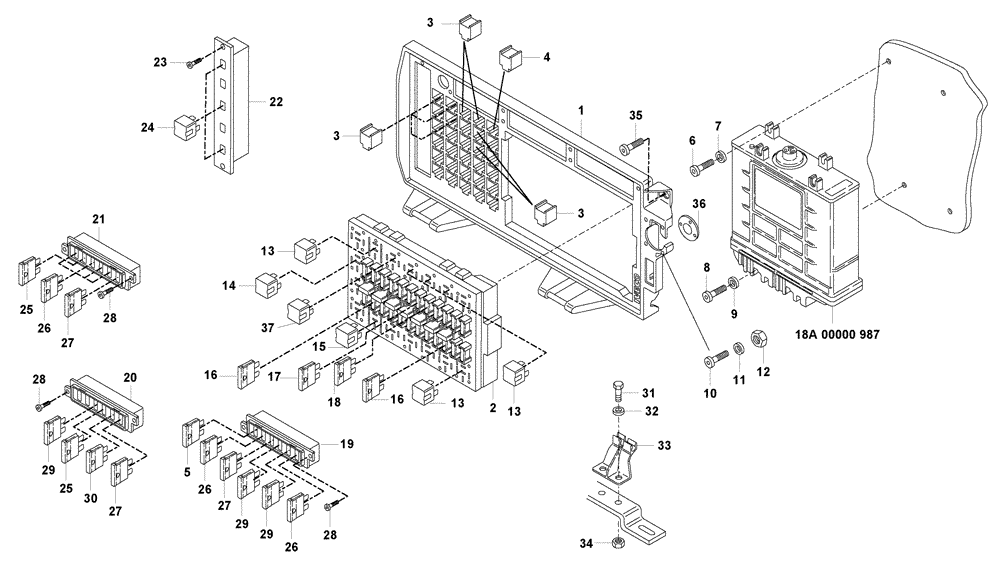

Схема запчастей Case 327B - (67A00001613[001]) - CONTROL UNIT, ELECTRONIC (87518738) (13) - Electrical System / Decals
33
29
16
2
26
37
28
12
17
14
21
28
5
13
27
26
24
4
36
25
13
3
28
7
27
3
15
31
3
34
1
35
6
27
10
23
20
29
13
32
30
19
26
8
29
16
25
22
18
11
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

8900117361

SUPPORT

1шт.

2

8900127538

CONTROL UNIT

1шт.

3

8900116885

SWITCH, REMOTE CONTR

7шт.

4

8900127567

DIODE

1шт.

5

8900125023

FUSE

3A

1шт.

6

8916688224

BOLT

M5 x 30

4шт.

7

8917128534

LOCK WASHER

4шт.

8

8900109848

BOLT,M6 x 30mm

M6 x 30

4шт.

9

8900120058

COLLAR

12шт.

10

8900125013

SCREW,M3 x 16mm

M3 x 16

4шт.

11

8900010953

WASHER

4шт.

12

8900009278

NUT

4шт.

13

8900102609

RELAY

5-6шт.

14

8900140111

SWITCH, REMOTE CONTR

1шт.

15

8900124167

FLASHER UNIT

1шт.

16

8900112437

FUSE,5amp

5A; Replaces 8918095290 Fuse

7шт.

17

8900124067

FUSE

20A

3шт.

18

8900169021

FUSE,10amp

10A

6шт.

19

8900115506

FUSE BOX

1шт.

20

8900115162

FUSE BOX

1шт.

21

8900115163

FUSE BOX

1шт.

22

8900115164

PLATE

1шт.

23

8916787104

SELF-TAP SCREW

8шт.

24

8900114204

RELAY

3шт.

25

8900124067

FUSE

20A

3шт.

26

8900112437

FUSE,5amp

5A

7шт.

27

8900169021

FUSE,10amp

10A

6шт.

28

8916787104

SELF-TAP SCREW

8шт.

29

8900112439

FUSE

15A

4шт.

30

8900158999

FUSE

25A

1шт.

31

8900140610

BOLT

M6 x 20

4шт.

32

8900120058

COLLAR

12шт.

33

8900117362

BRACKET

2шт.

34

8900125009

NUT

4шт.

35

8917032477

BOLT

2шт.

36

89500401352

PLUG

1шт.

37

8900105639

RELAY

1шт.
