(67A01011463[001]) - FRONT FRAME ELECTRONICS - HORN (87584152)

Запчасти Case 327B (67A01011463[001]) - FRONT FRAME ELECTRONICS - HORN (87584152) (13) - Electrical System / Decals

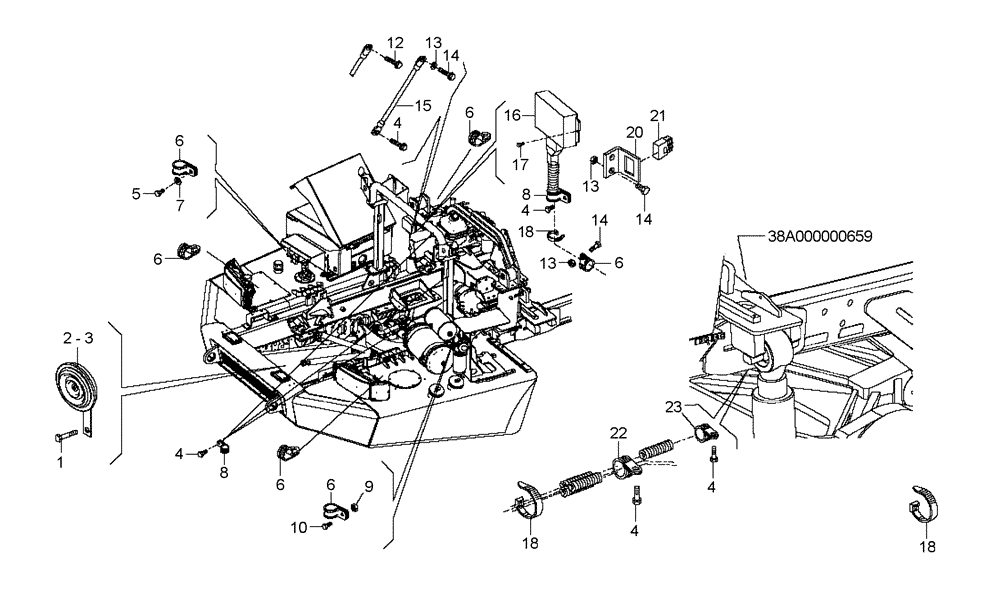

Схема запчастей Case 327B - (67A01011463[001]) - FRONT FRAME ELECTRONICS - HORN (87584152) (13) - Electrical System / Decals
21
15
18
8
2
18
6
4
16
4
6
1
14
6
4
4
17
20
22
7
6
9
5
4
23
6
3
13
14
10
14
12
18
6
13
13
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

8900116550

BOLT,M6 x 10mm

M8 x 30

1шт.

2

8942025589

HORN

HORN, Replaces 8900112503 Horn

1шт.

3

8900161731

HORN

1шт.

4

8900121098

BOLT,M8 x 16mm

M8 x 16

11шт.

5

8916787104

SELF-TAP SCREW

Self-Tapping Screw

1шт.

6

8900102937

COLLAR

1шт.

7

8900141565

WASHER

Qty Was 2

1-2шт.

8

8900049243

COLLAR

3шт.

9

8900125009

NUT

1шт.

10

8900124628

BOLT

M6 x 20

1шт.

12

8900121586

SCREW,M12 x 25mm

M12 x 25; Qty Was 2

1-2шт.

13

8900115122

NUT

Qty Was 1

1-4шт.

14

8900115555

BOLT,M8 x 30mm

M8 x 30; Qty Was 3

3-4шт.

15

89500401259

CABLE

1шт.

16

89500425510

CONTROL UNIT

Replaces 89500420551 Control Unit

2шт.

17

8900119859

BOLT

M5 x 10

4шт.

18

8900184223

HOSE CLAMP

1шт.

20

89500419002

BRACKET

1шт.

21

89500420736

SWITCH

1шт.

22

8900105517

COLLAR

11шт.

23

8900106732

COLLAR

2шт.
