(72A00000741[001]) - TAILGATE, STANDARD / ROCK DUMP BODY (87606501)

Запчасти Case 327B (72A00000741[001]) - TAILGATE, STANDARD / ROCK DUMP BODY (87606501) (19) - OPTIONS

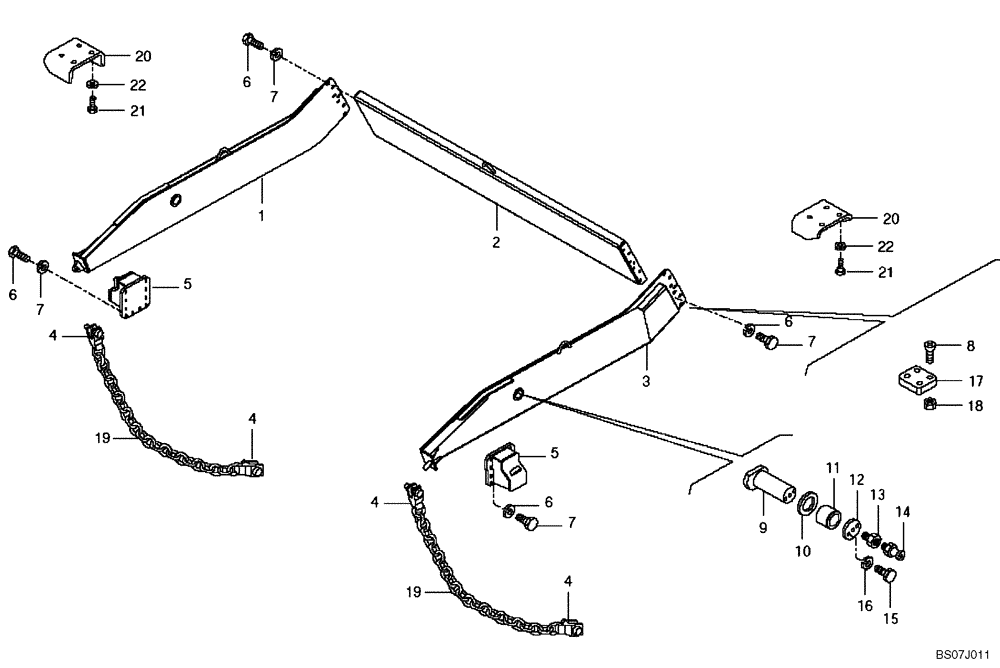

Схема запчастей Case 327B - (72A00000741[001]) - TAILGATE, STANDARD / ROCK DUMP BODY (87606501) (19) - OPTIONS
22
5
8
6
17
9
4
1
19
7
7
3
6
13
2
4
7
21
22
15
18
6
14
5
7
21
11
4
19
20
10
12
16
4
20
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

Same As Optional Figure(s) 98A00000891

1шт.

1

89500419776

SIDE PLATE

RH

1шт.

2

89500419778

TAILGATE

1шт.

3

89500419775

SIDE PLATE

LH

4шт.

4

89500413232

SHACKLE

CHAIN

2шт.

5

89500416527

BRACKET

30шт.

6

8900001760

BOLT,M16 x 1.5

M16 x1.5 x 32

30шт.

7

8900156986

WASHER

BEVEL

8шт.

8

8900179409

BOLT,M8 x 25mm

M8 x 25

2шт.

9

89500413292

PIN

2шт.

10

89500413309

SHIM

4шт.

11

89500413293

BUSHING

2шт.

12

89500413310

WASHER

2шт.

13

89500413311

ADAPTER

2шт.

14

8900100865

KEY

GREASE FITTING

4шт.

15

8900005537

BOLT,M14 x 1.5 x 50mm

M14 x 1.5 x 50

4шт.

16

8900140504

WASHER

BEVEL

2шт.

17

8998196140

SPACER

PAD, BUFFER

8шт.

18

8917154831

NUT

S.L.

2шт.

19

89500422049

CHAIN

2шт.

20

89500422574

SUPPORT

2шт.

21

8900140488

BOLT

M10 x 25

8шт.

22

8900140499

SPRING WASHER

SPRING

8шт.
