(05A00010593[001]) - TRANSMISSION COOLING CIRCUIT (P.I.N. HHD0327BN7PG57000 AND AFTER) (84214584)

Запчасти Case 327B (05A00010593[001]) - TRANSMISSION COOLING CIRCUIT (P.I.N. HHD0327BN7PG57000 AND AFTER) (84214584) (01) - ENGINE

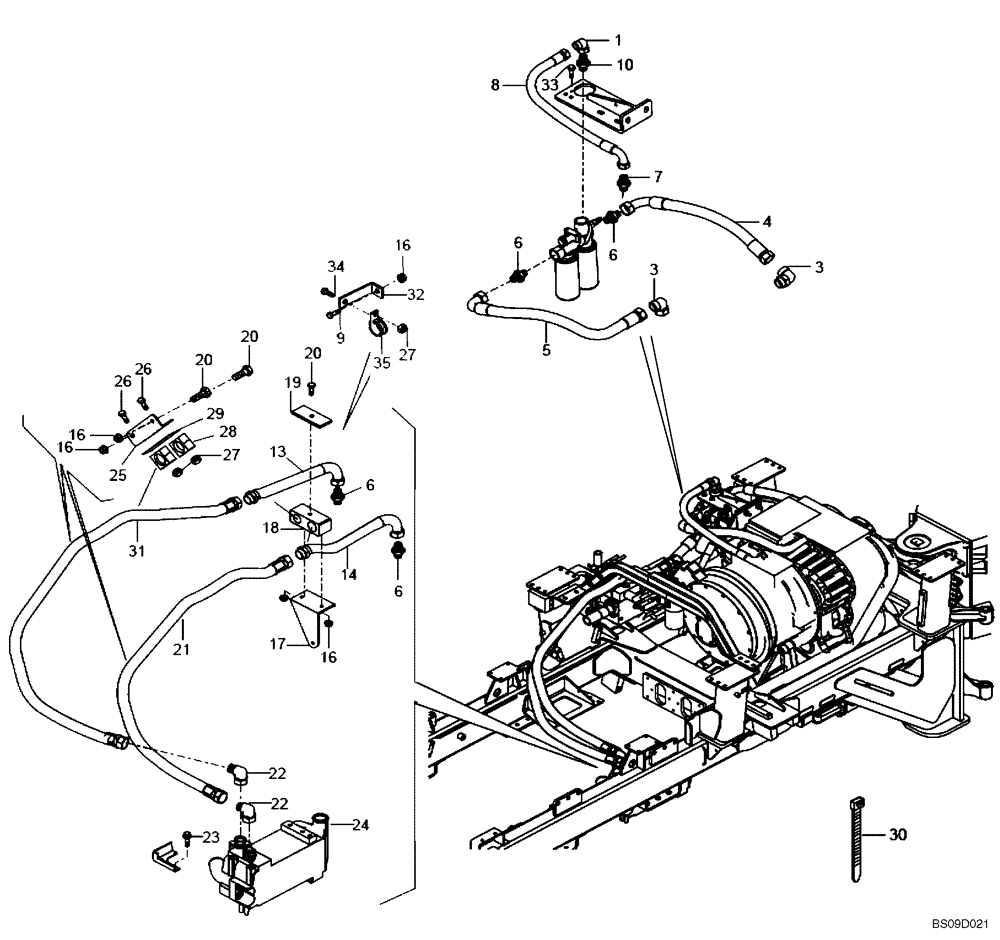

Схема запчастей Case 327B - (05A00010593[001]) - TRANSMISSION COOLING CIRCUIT (P.I.N. HHD0327BN7PG57000 AND AFTER) (84214584) (01) - ENGINE
3
9
20
13
3
22
24
30
6
16
6
26
6
27
1
16
14
10
20
25
6
32
7
22
16
19
35
18
20
17
28
26
23
29
8
33
4
27
16
31
5
34
21
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

Gearbox Cooling Circuit (84214584)

1шт.

1

8900192921

HYD CONNECTOR

Elbow

1шт.

3

89500400192

SWIVEL CONNECTION

2шт.

4

89500415609

HOSE ASSY.,31.75mm ID x 750mm L, SAE 100R1

1шт.

5

89500432602

HOSE ASSY.

1шт.

6

89500414362

HYD CONNECTOR

6шт.

7

89500400223

SWIVEL CONNECTION

1шт.

8

8998196969

FLEXIBLE HOSE

1шт.

9

8900115555

BOLT,M8 x 30mm

M8 x 30

1шт.

10

89500414366

HYD CONNECTOR

1шт.

13

89500419499

PIPE

1шт.

14

89500419500

PIPE

1шт.

16

8900140590

NUT

4шт.

17

89500419498

BRACKET

1шт.

18

8900184426

CLAMP

1шт.

19

8900157271

PLATE

1шт.

20

8916592624

SCREW,M8 x 80mm

M8 x 80

3шт.

21

89500432606

HOSE ASSY.

1шт.

22

8900174229

CONNECTION

Elbow

2шт.

23

8900118223

BOLT,M12 x 30mm

M12 x 30

5шт.

24

NSS

NOT SOLD SEPARAT

See Fig. 05B00000012

1шт.

25

89500407853

SUPPORT

1шт.

26

8916597624

BOLT,M6 x 70mm

M6 x 70

4шт.

27

8900124675

NUT

5шт.

28

8900107959

COLLAR

4шт.

29

89500407426

PLATE

2шт.

30

8900150511

COLLAR

Strap Band

10шт.

31

89500432605

HOSE ASSY.

1шт.

32

8900176147

BRACKET

1шт.

33

8918139525

SCREW,M10 x 30mm

M10 x 30

2шт.

34

8900116551

BOLT,M6 x 16mm

M6 x 16

1шт.

35

89500408251

STRAP

CLAMP

1шт.

36

8900116551

BOLT,M6 x 16mm

M6 x 16

1шт.
