(08A00000705[001]) - ENGINE EXHAUST INSTAL (P.I.N. HHD0327BN7PG57000 AND AFTER) (84165308)

Запчасти Case 327B (08A00000705[001]) - ENGINE EXHAUST INSTAL (P.I.N. HHD0327BN7PG57000 AND AFTER) (84165308) (01) - ENGINE

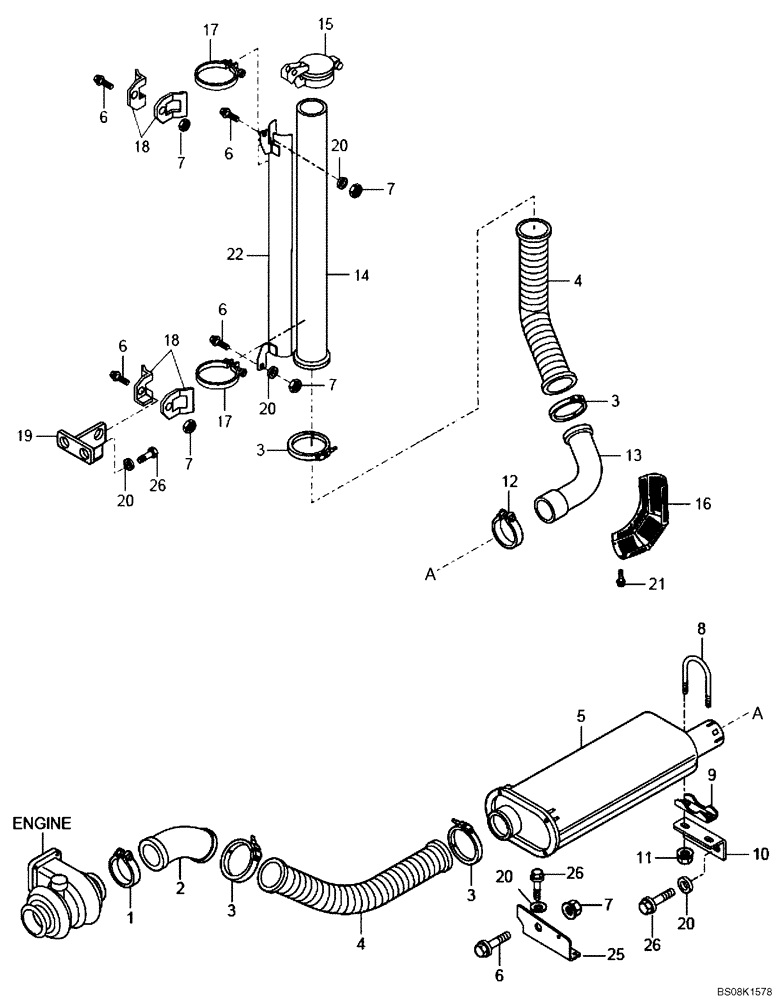

Схема запчастей Case 327B - (08A00000705[001]) - ENGINE EXHAUST INSTAL (P.I.N. HHD0327BN7PG57000 AND AFTER) (84165308) (01) - ENGINE
6
4
2
17
14
26
20
4
7
18
22
3
3
21
20
5
6
3
9
8
6
3
7
20
12
19
1
18
7
16
7
7
20
20
6
17
11
15
10
26
13
26
6
25
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

Engine Exhaust Instal (84165308)

1шт.

1

8900124589

COLLAR

Clamp

1шт.

2

89500414939

EXHAUST SYSTEM PIPE

1шт.

3

8900185213

COLLAR

4шт.

4

8900185292

EXHAUST SYSTEM PIPE

2шт.

5

89500406595

MUFFLER

1шт.

6

8918139525

SCREW,M10 x 30mm

M10 x 30

6шт.

7

8900140777

NUT

6шт.

8

89500406621

COLLAR

U-Bolt

1шт.

9

89500406622

SUPPORT

1шт.

10

89500414400

SUPPORT

1шт.

11

8900115122

NUT

S.L.

2шт.

12

89500407828

STRAP

Band

1шт.

13

89500414956

EXHAUST SYSTEM PIPE

1шт.

14

89500434177

EXHAUST SYSTEM PIPE

1шт.

15

8900156503

GUARD

Cap Water

1шт.

16

89500422868

SHIELD

1шт.

17

8960110033

HOSE CLIP

2шт.

18

89500408796

SUPPORT

4шт.

19

89500408804

SUPPORT

1шт.

20

8900048949

WASHER

Bevel

8шт.

21

8918139525

SCREW,M10 x 30mm

M10 x 30

2шт.

22

89500422634

SHIELD

1шт.

25

89500431593

SUPPORT

1шт.

26

8900140488

BOLT

M10 x 25

6шт.
