(47A01010515[01]) - HYDRAULIC CIRCUIT BRAKE SYSTEM - FRAME PART

Запчасти Case 330 (47A01010515[01]) - HYDRAULIC CIRCUIT BRAKE SYSTEM - FRAME PART (09) - Implement / Hydraulics / Frame / Brakes

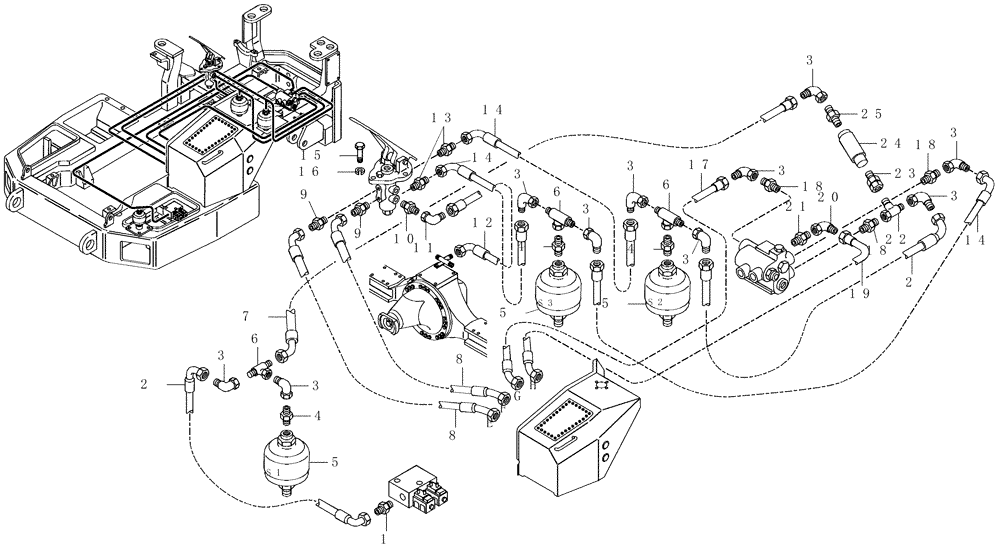

Схема запчастей Case 330 - (47A01010515[01]) - HYDRAULIC CIRCUIT BRAKE SYSTEM - FRAME PART (09) - Implement / Hydraulics / Frame / Brakes
8
24
14
2
3
3
25
3
9
s2
12
6
20
5
11
6
16
9
3
14
7
3
h
5
17
6
18
4
3
1
2
15
19
8
4
5
3
s1
3
22
13
g
21
4
s3
10
3
18
18
e
f
3
23
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

8900191067

HYD CONNECTOR

1шт.

2

8998198374

PIPE

2шт.

3

8900191117

HYD CONNECTOR

10шт.

4

8900191038

HYD CONNECTOR

3шт.

5

8960720006

ACCUMULATOR

3шт.

6

8900193938

HYD CONNECTOR

3шт.

7

8998198377

PIPE

1шт.

8

8900193890

FLEXIBLE HOSE

2шт.

9

8998196035

HYD CONNECTOR

2шт.

10

8900193942

HYD CONNECTOR

1шт.

11

8900191126

SWIVEL CONNECTION

1шт.

12

8900191107

FLEXIBLE HOSE

1шт.

13

8900191194

HYD CONNECTOR

2шт.

14

8998198378

PIPE

3шт.

15

8900172961

BOLT

3шт.

16

8900956220

LOCK WASHER

3шт.

17

8998198394

PIPE

1шт.

18

89500400145

SWIVEL CONNECTION

3шт.

19

8998198379

PIPE

1шт.

20

8900191173

HYD CONNECTOR

1шт.

21

8900193941

HYD CONNECTOR

1шт.

22

8900191081

HYD CONNECTOR

1шт.

23

8900194429

HYD CONNECTOR

1шт.

24

8998199827

VALVE

1шт.

Serial Number : Until HHD0000232

1шт.

24

89500401674

HYDRAULIC VALVE

1шт.

Serial Number : HHD0000230 And After

1шт.

25

8900191014

HYD CONNECTOR

1шт.
