(36A00010897[02]) - MAIN FRAME ARTICULATION

Запчасти Case 330 (36A00010897[02]) - MAIN FRAME ARTICULATION (11) - AXLES/WHEELS

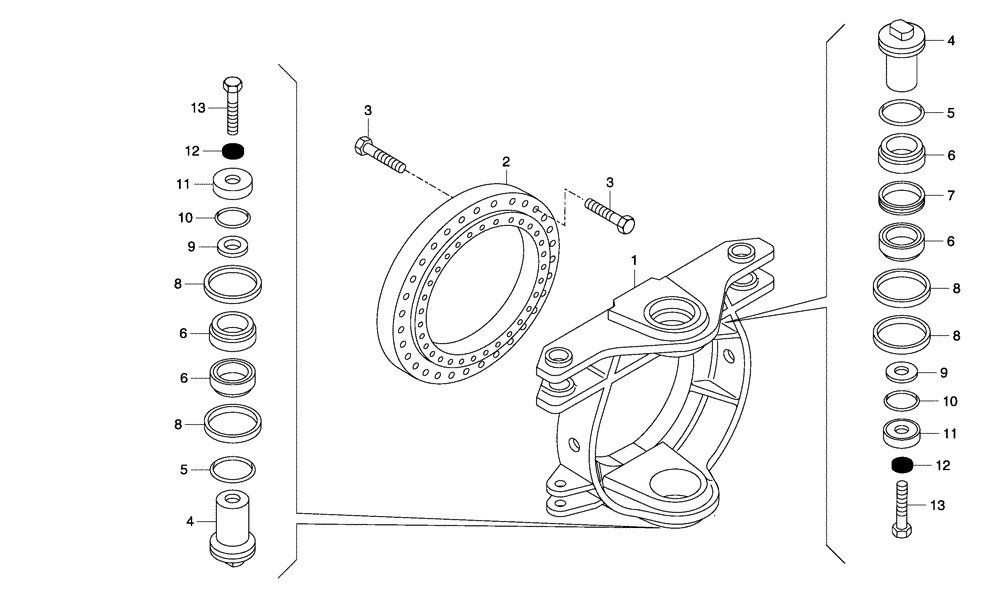

Схема запчастей Case 330 - (36A00010897[02]) - MAIN FRAME ARTICULATION (11) - AXLES/WHEELS
4
10
3
11
8
11
9
6
6
12
12
8
2
13
4
8
5
7
10
6
6
1
9
5
8
3
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

8900130537

CENTER JOINT

1шт.

2

89500409410

BALL BEARING,370mm ID x 580mm OD x 106mm W

1шт.

3

8900124565

BOLT

M20 x 140

48шт.

4

89500405044

LARGE PIN,130mm OD x 138mm L

PIN, LARGE

2шт.

5

8900101484

SEALING RING

2шт.

6

89500405073

BALL JOINT

4шт.

7

89500404837

SHIM

1шт.

8

89500405186

DUST CAP

1шт.

9

89500404839

SHIM

0.1 mm

1шт.

9

89500404840

SHIM

0.3 mm

1шт.

9

89500404841

SHIM

0.4 mm

1шт.

9

89500404842

SHIM

1.0 mm

1шт.

10

8900033684

SEALING RING

SEALRING

2шт.

11

89500405048

WASHER,25mm ID x 100mm OD x 15mm Thk

2шт.

12

8900140503

COLLAR

2шт.

13

8900195128

BOLT

M24 x 2 x 60

2шт.
