(43A00010892[002]) - STEERING SYSTEM - FILTER & HOSE MTG / WET BRAKE (84128298 REV B)

Запчасти Case 330B (43A00010892[002]) - STEERING SYSTEM - FILTER & HOSE MTG / WET BRAKE (84128298 REV B) (09) - Implement / Hydraulics / Frame / Brakes

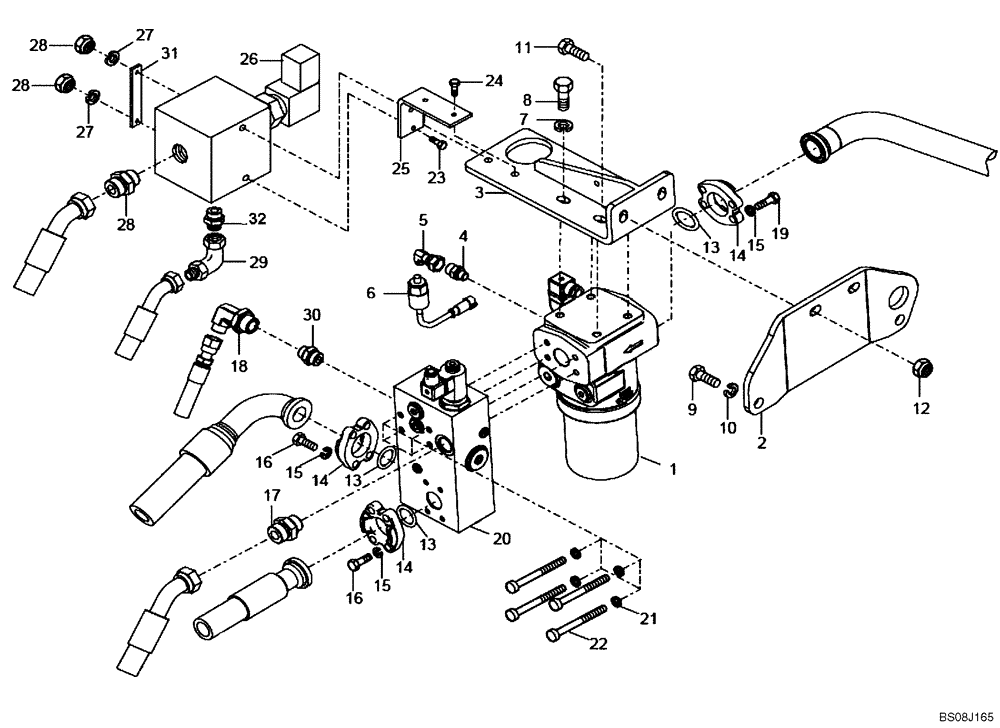

Схема запчастей Case 330B - (43A00010892[002]) - STEERING SYSTEM - FILTER & HOSE MTG / WET BRAKE (84128298 REV B) (09) - Implement / Hydraulics / Frame / Brakes
15
3
27
13
4
11
21
28
31
18
7
20
8
1
32
10
28
28
5
14
2
14
14
15
19
13
26
30
13
9
25
17
24
27
29
16
15
16
23
6
22
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

8998341421

FILTER ASSY

Steering And Dump Hydraulics

1шт.

2

89500415377

PLATE

1шт.

3

89500415376

SUPPORT

1шт.

4

89500407467

CONNECTION

1шт.

5

89500409343

HYD CONNECTOR

Elbow

1шт.

6

89500409101

SWITCH

1шт.

7

8900140473

WASHER

4шт.

8

8916629734

BOLT,M12 x 25mm

M12 x 25

4шт.

9

8900116825

BOLT

M16 x 40

2шт.

10

8900110597

WASHER

Bevel

2шт.

11

8900135045

SCREW,M14 x 40mm

M14 x 40

2шт.

12

8916984535

NUT

2шт.

13

8917289480

O-RING

SEALRING

3шт.

14

8900191133

FLANGE

Split

6шт.

15

8900001049

LOCK WASHER

12шт.

16

8900125707

BOLT,M10 x 30mm

M10 x 30

8шт.

17

89500406117

HYD CONNECTOR

1шт.

18

89500408432

HYD CONNECTOR

1шт.

19

8900125707

BOLT,M10 x 30mm

M 10 x 30

4шт.

20

8998340959

VALVE

VALVE, Assy

1шт.

21

8900134881

COLLAR

4шт.

22

8900134882

SCREW,M10 x 90mm

M10 x 90

4шт.

23

8900158401

BOLT,M8 x 90mm

M8 x 90

2шт.

24

8900115555

BOLT,M8 x 30mm

M8 x 30

2шт.

25

89500426103

BRACKET

1шт.

26

89500426075

VALVE PRESSURE RELIE

1шт.

27

8900140506

WASHER

Bevel

2шт.

28

8900115122

NUT

S.L.

2шт.

29

89500408212

ELBOW

1шт.

30

89500406108

CONNECTION

Elbow

1шт.

31

89500428187

PLATE

1шт.

32

89500407730

CONNECTION

1шт.
