(47A00001940[002]) - HYDRAULIC LINES, FRONT DRIVE AXLE W/DRY BRAKE (87583535)

Запчасти Case 330B (47A00001940[002]) - HYDRAULIC LINES, FRONT DRIVE AXLE W/DRY BRAKE (87583535) (09) - Implement / Hydraulics / Frame / Brakes

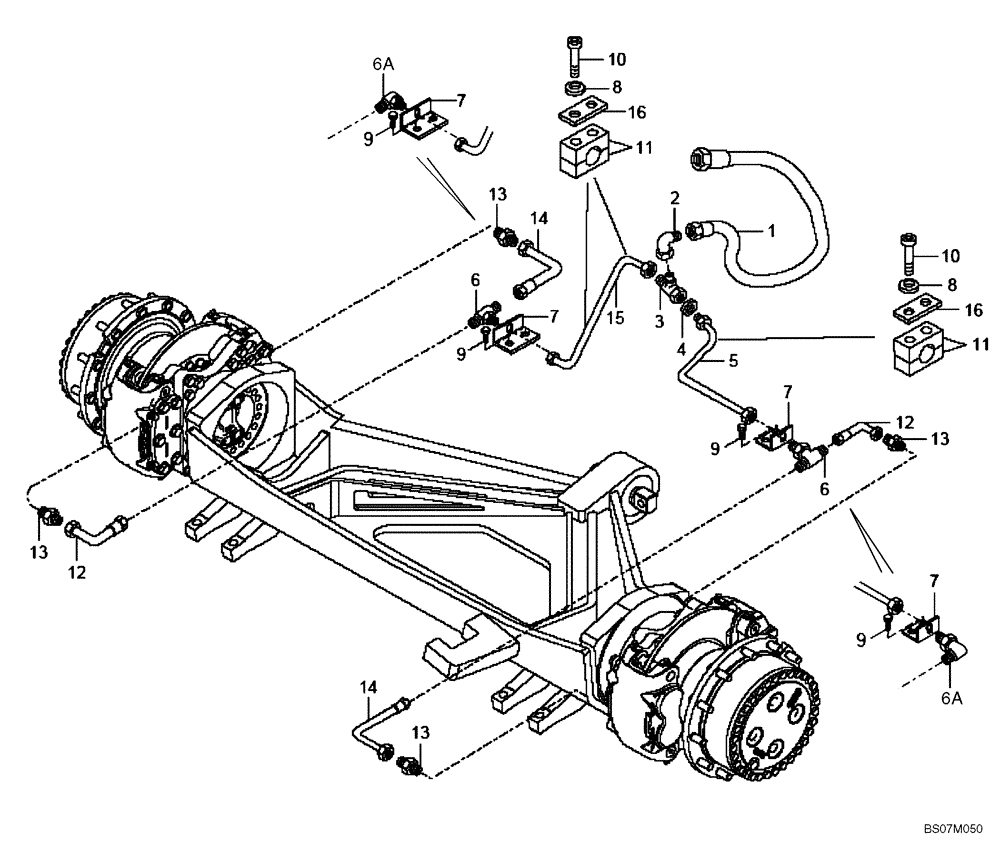

Схема запчастей Case 330B - (47A00001940[002]) - HYDRAULIC LINES, FRONT DRIVE AXLE W/DRY BRAKE (87583535) (09) - Implement / Hydraulics / Frame / Brakes
2
10
13
13
6a
16
13
14
1
13
6
9
8
6
7
15
9
12
12
9
11
4
14
8
16
3
7
11
6a
5
9
7
7
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

89500418183

HOSE ASSY.

1шт.

2

89500406108

CONNECTION

1шт.

3

89500409363

CONNECTION

1шт.

4

8900033662

SEALING RING

SEALRING

1шт.

5

89500422045

TUBE,407.2, 52.2 mm L

1шт.

6

89500408781

CONNECTION

TEE; If Used

2шт.

6a

89500417584

ELBOW

If Used

2шт.

7

89500422007

BRACKET

2шт.

8

8900955275

LOCK WASHER

6шт.

9

8900116550

BOLT,M6 x 10mm

M6 x 10

4шт.

10

8900106597

BOLT

M6 x 30

6шт.

11

8900108841

COLLAR

6шт.

12

89500422004

TUBE,72.2, 66.2 mm L

Qty Was 2

1-2шт.

13

89500424283

HYD CONNECTOR

Replaces 89500413864 Connector; Qty Was 4

2-4шт.

14

89500422006

TUBE,72.2, 62.2 mm L

Qty Was 2

1-2шт.

15

89500422047

TUBE,269.4, 62.2 mm L

1шт.

16

89500407422

PLATE

3шт.
