(47A00002101[001]) - HYDRAULIC BRAKE SYSTEM - WET (87498853)

Запчасти Case 330B (47A00002101[001]) - HYDRAULIC BRAKE SYSTEM - WET (87498853) (09) - Implement / Hydraulics / Frame / Brakes

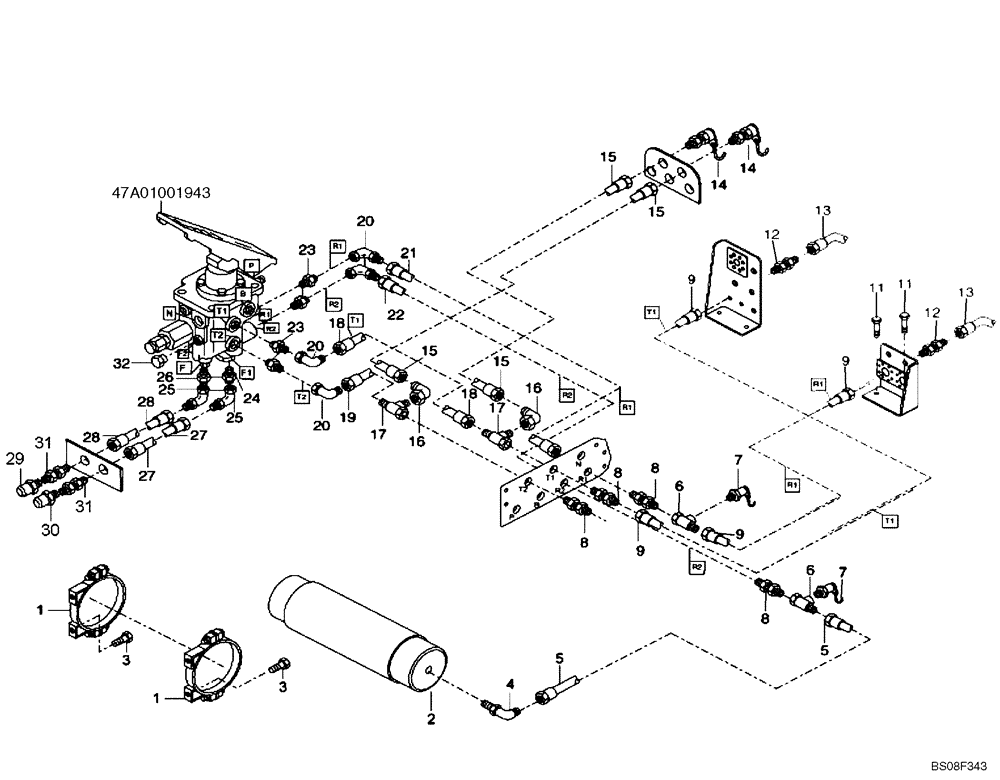

Схема запчастей Case 330B - (47A00002101[001]) - HYDRAULIC BRAKE SYSTEM - WET (87498853) (09) - Implement / Hydraulics / Frame / Brakes
20
16
21
32
47a01001943
13
11
15
14
1
19
3
12
6
28
27
9
31
31
8
9
26
4
8
8
23
13
24
23
16
15
14
12
5
25
28
8
15
7
7
20
30
9
20
1
29
18
6
11
17
15
2
22
27
25
18
5
9
3
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

89500423533

CLAMP

Band

2шт.

2

89500418766

ACCUMULATOR

1шт.

3

8900121098

BOLT,M8 x 16mm

M8 x16

4шт.

4

89500418616

HYD CONNECTOR

1шт.

5

89500407759

FLEXIBLE HOSE

1шт.

6

89500410770

HYD CONNECTOR

2шт.

7

8900183360

SWIVEL CONNECTION

2шт.

8

89500407662

HYD CONNECTOR

4шт.

9

89500417848

HOSE

2шт.

11

8900121586

SCREW,M12 x 25mm

M12 x 25

2шт.

12

89500406220

HYD CONNECTOR

2шт.

13

89500417850

HOSE ASSY.

2шт.

14

8900189997

HYD CONNECTOR

2шт.

15

89500417775

HOSE

2шт.

16

89500406107

CONNECTION

Elbow

2шт.

17

89500409178

HYD CONNECTOR

Tee

2шт.

18

89500407584

PIPE

1шт.

19

89500407583

PIPE

1шт.

20

89500406108

CONNECTION

Elbow

4шт.

21

89500407588

PIPE

1шт.

22

89500407587

PIPE

1шт.

23

89500409336

HYD CONNECTOR

4шт.

24

89500418038

HYD CONNECTOR

1шт.

25

89500406107

CONNECTION

2шт.

26

89500406131

HYD CONNECTOR

1шт.

27

89500418522

HOSE

1шт.

28

89500418514

HOSE,2.00 mm ID x 750.00 mm

1шт.

29

89500409099

SWITCH

1шт.

30

89500418556

SWITCH

1шт.

31

89500418521

HYD CONNECTOR

2шт.

32

89500414940

PLUG

1шт.
